深圳湾文化广场项目坐落于深圳市南山区后海中心这片充满活力与未来感的土地上，由著名建筑事务所MAD马岩松团队倾力设计创作。设计巧妙地采用超现实的手法，将形态各异、仿佛从大地中自然生长而出的“石群”作为核心载体，让整个建筑群如同被时光雕琢的自然奇观，与周边的山海景观融为一体。北京益汇达清水建筑工程有限公司则肩负项目北区清水混凝土施工的重任，在项目北区清水混凝土施工过程中，益汇达团队严格遵循设计团队对建筑美学与结构精度的极致追求。确保每一处清水混凝土构件都呈现出最好的艺术效果。

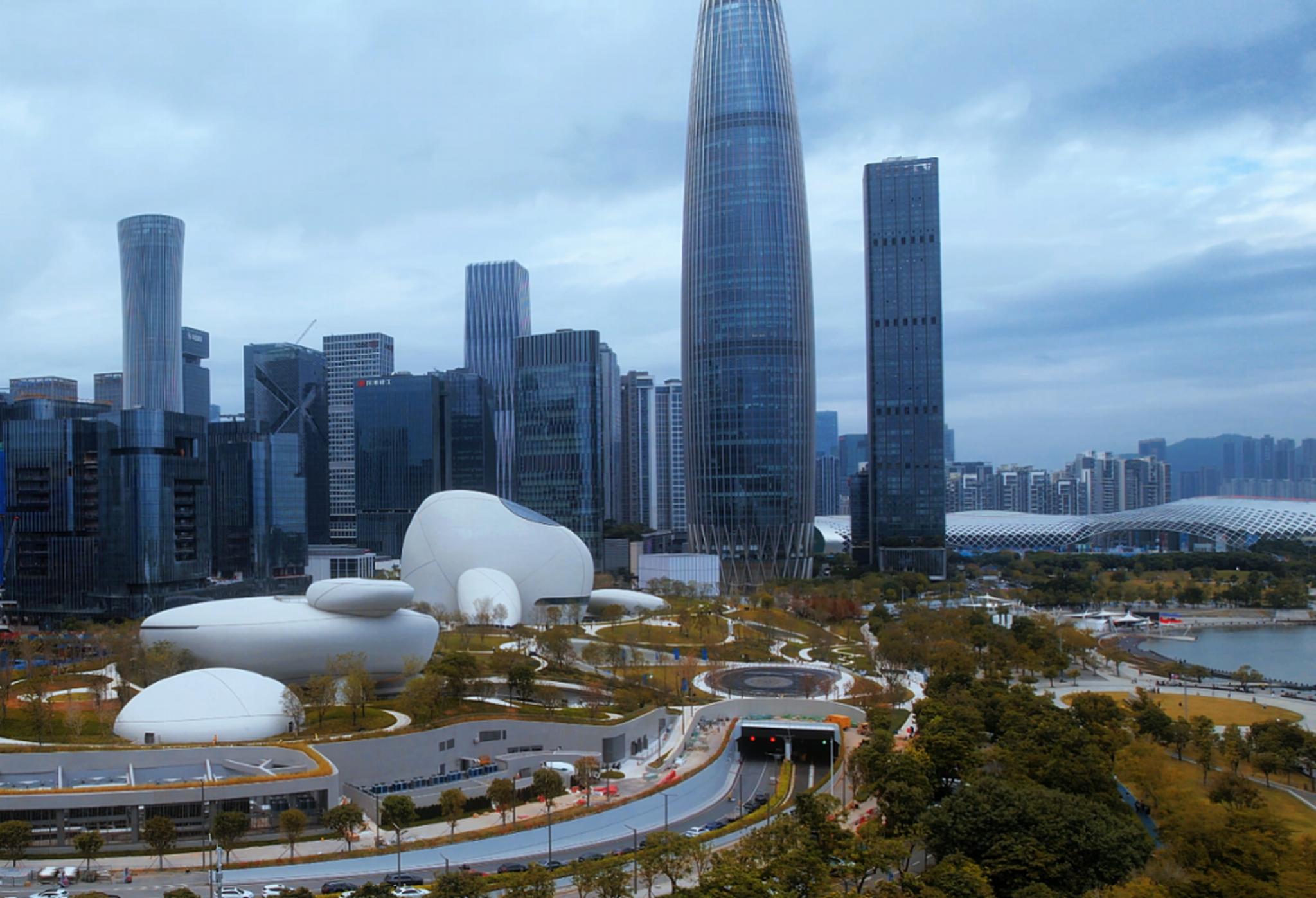

▲深圳湾项目效果图

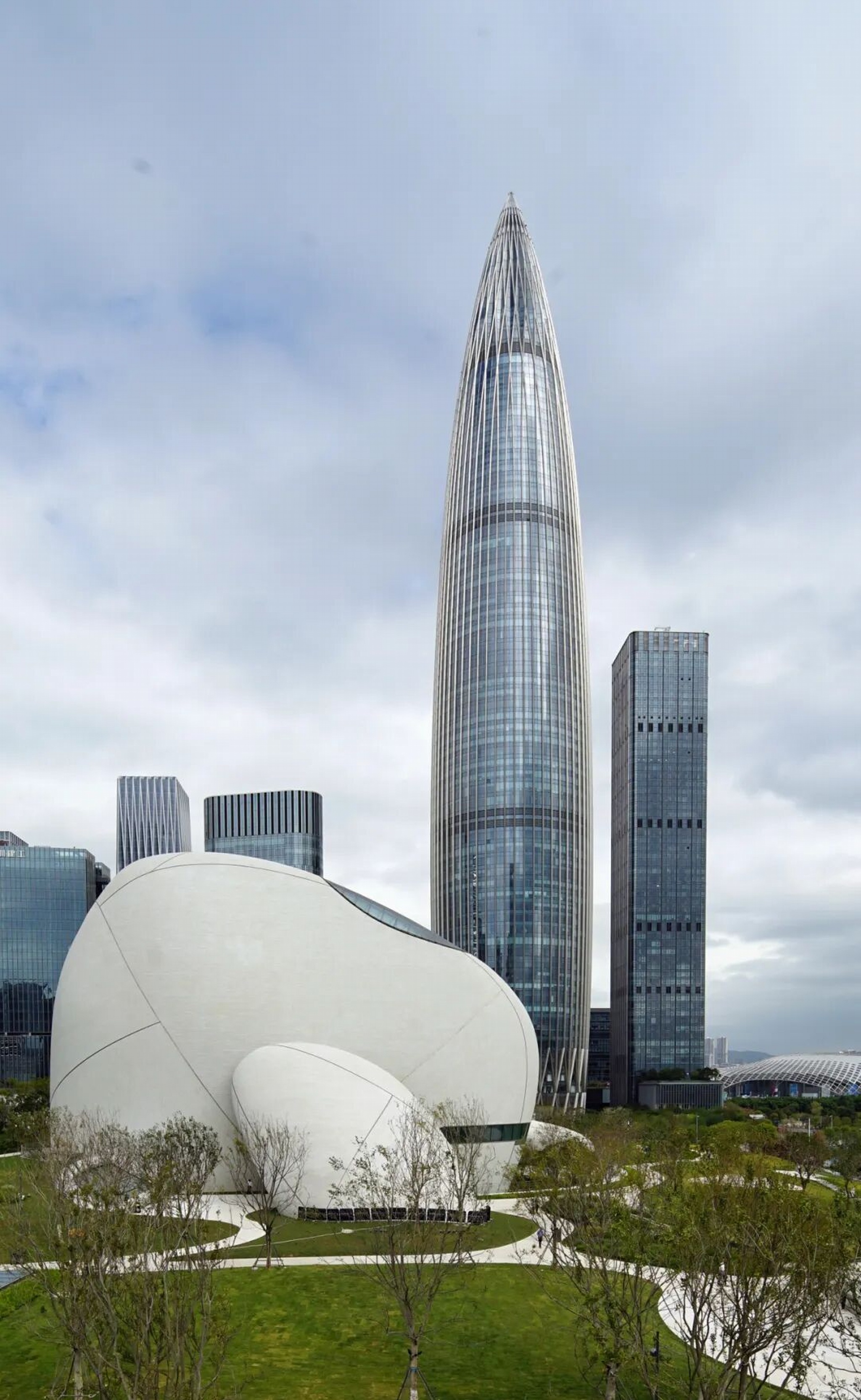

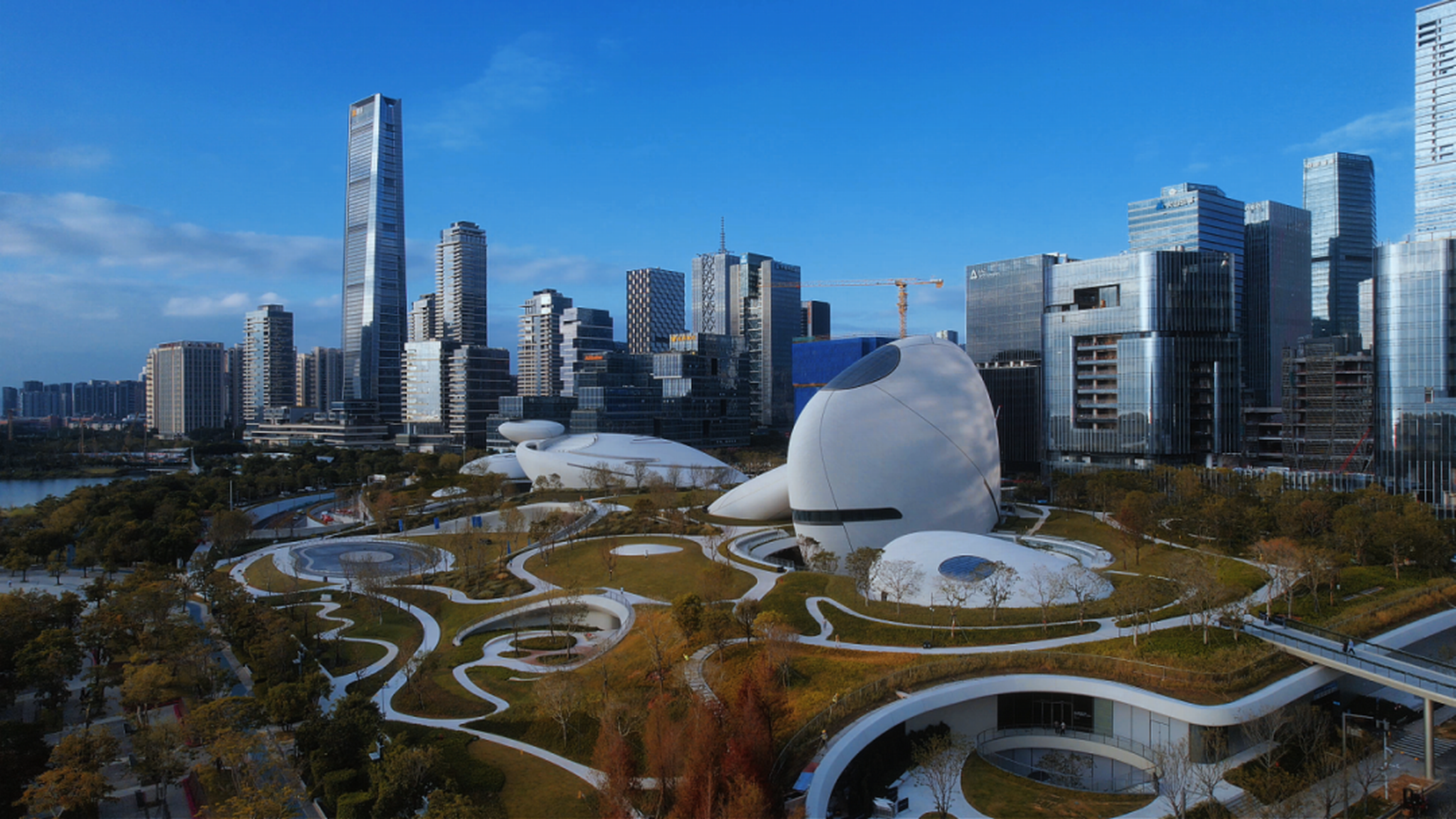

▲深圳湾项目实拍图 ©益汇达

▲深圳湾项目实拍图  ©朱雨蒙

#01名笔绘石

让远古灵感对话未来城市

这组由MAD建筑事务所马岩松领衔设计的建筑群，以海边原石为灵感，结合起伏的城市绿地，将“远古”与“未来”两个时间尺度并置，呈现出一片原始的超现实的大地景观，一处人文生活交往的场所。

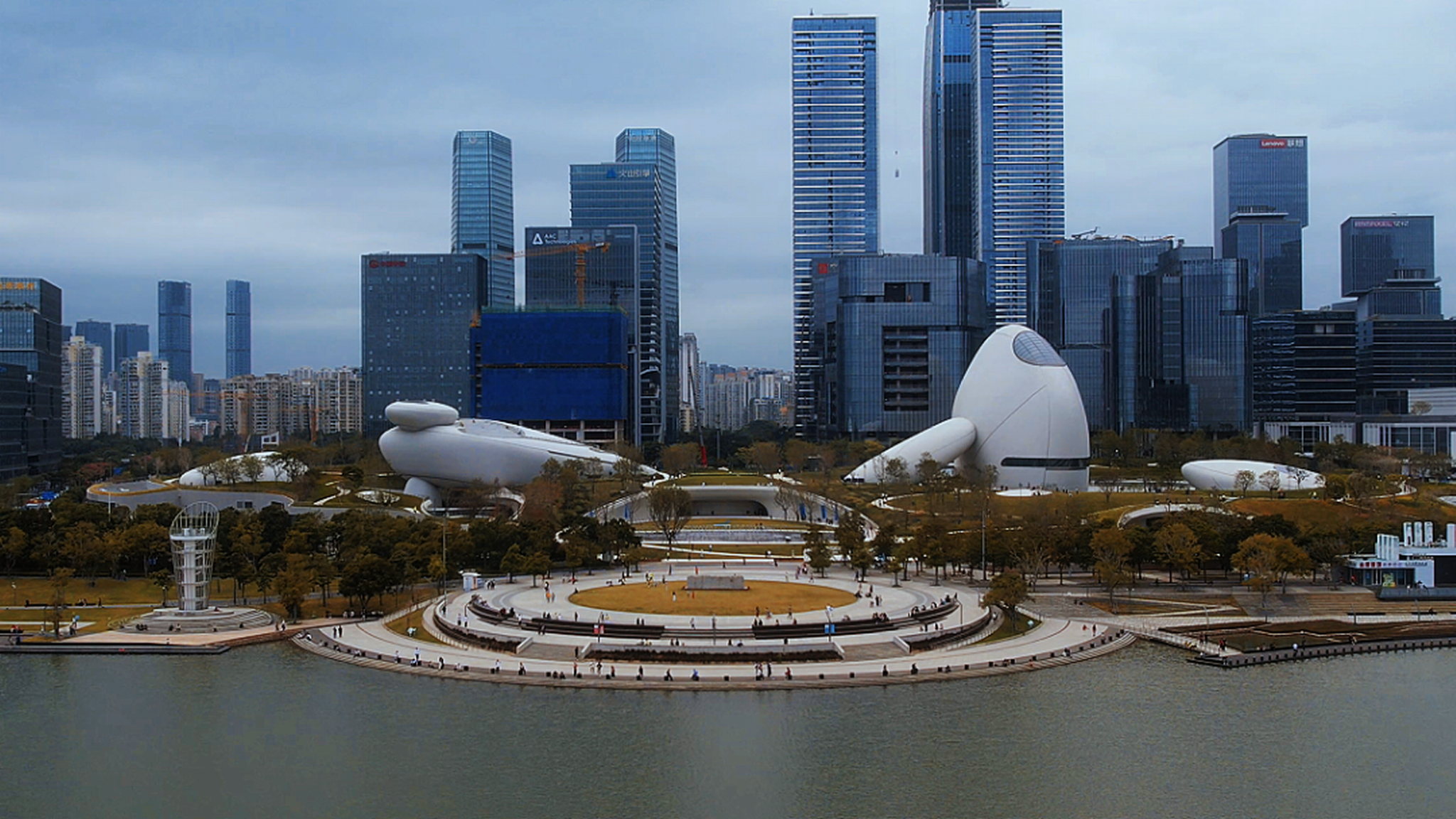

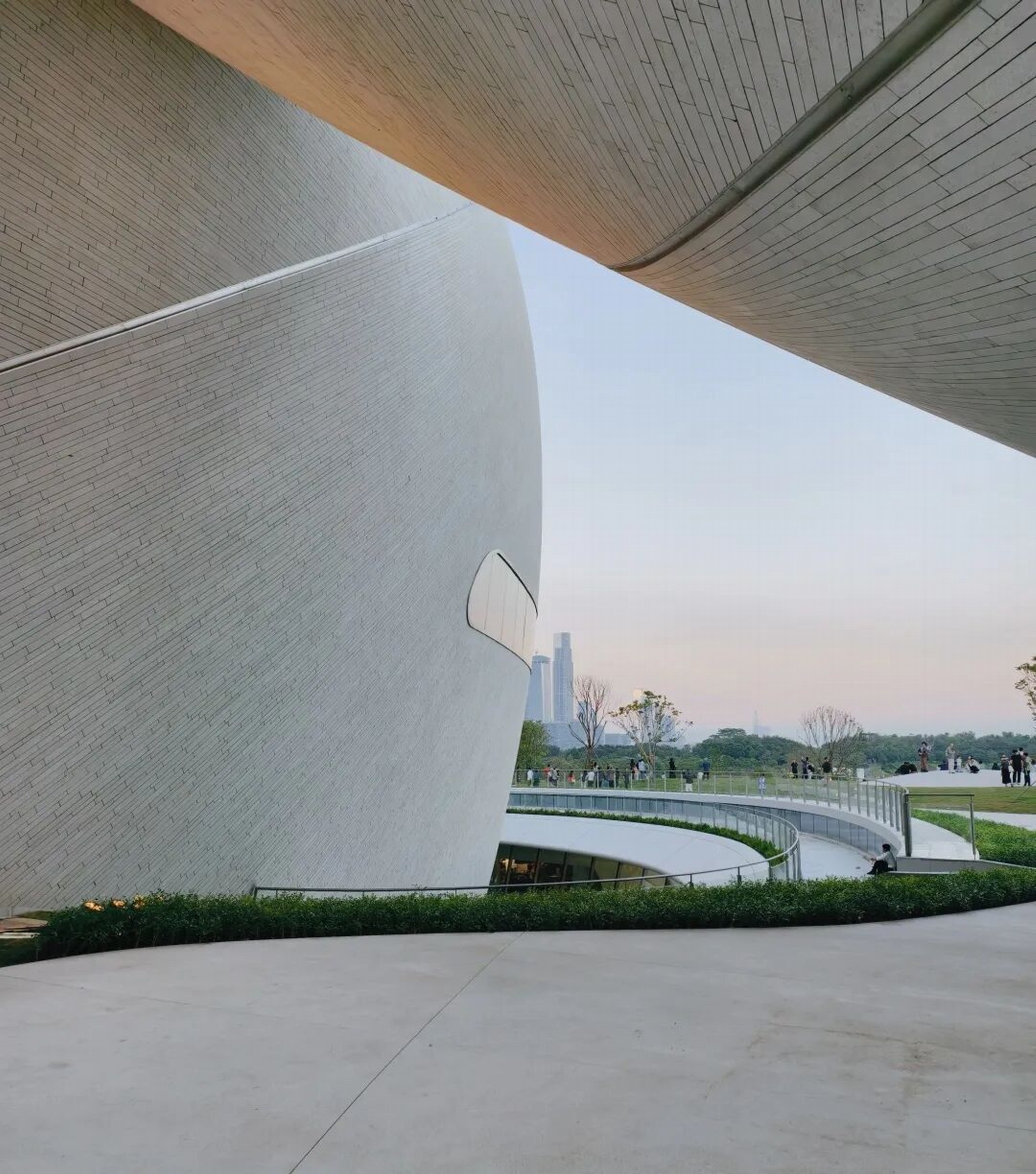

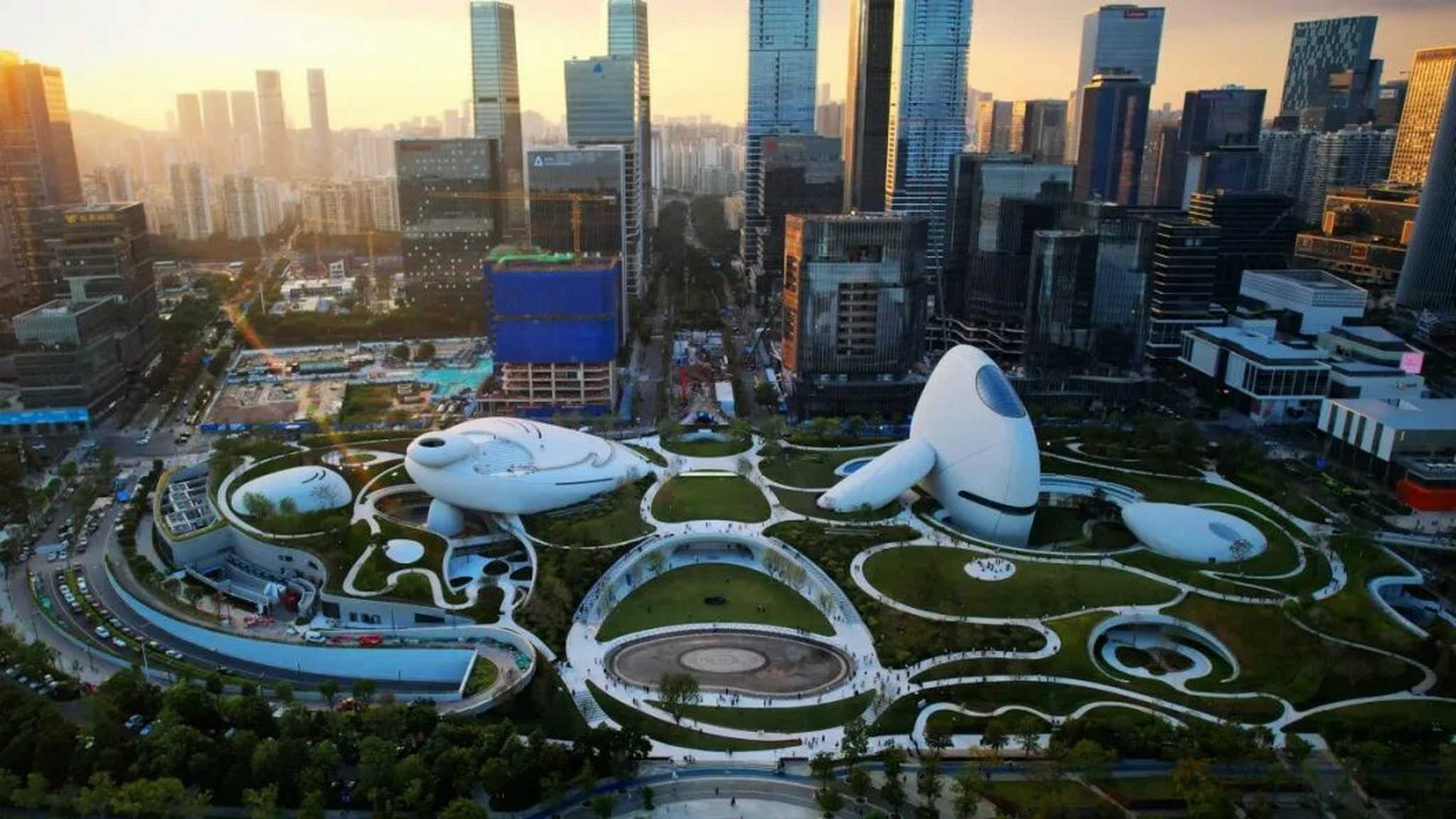

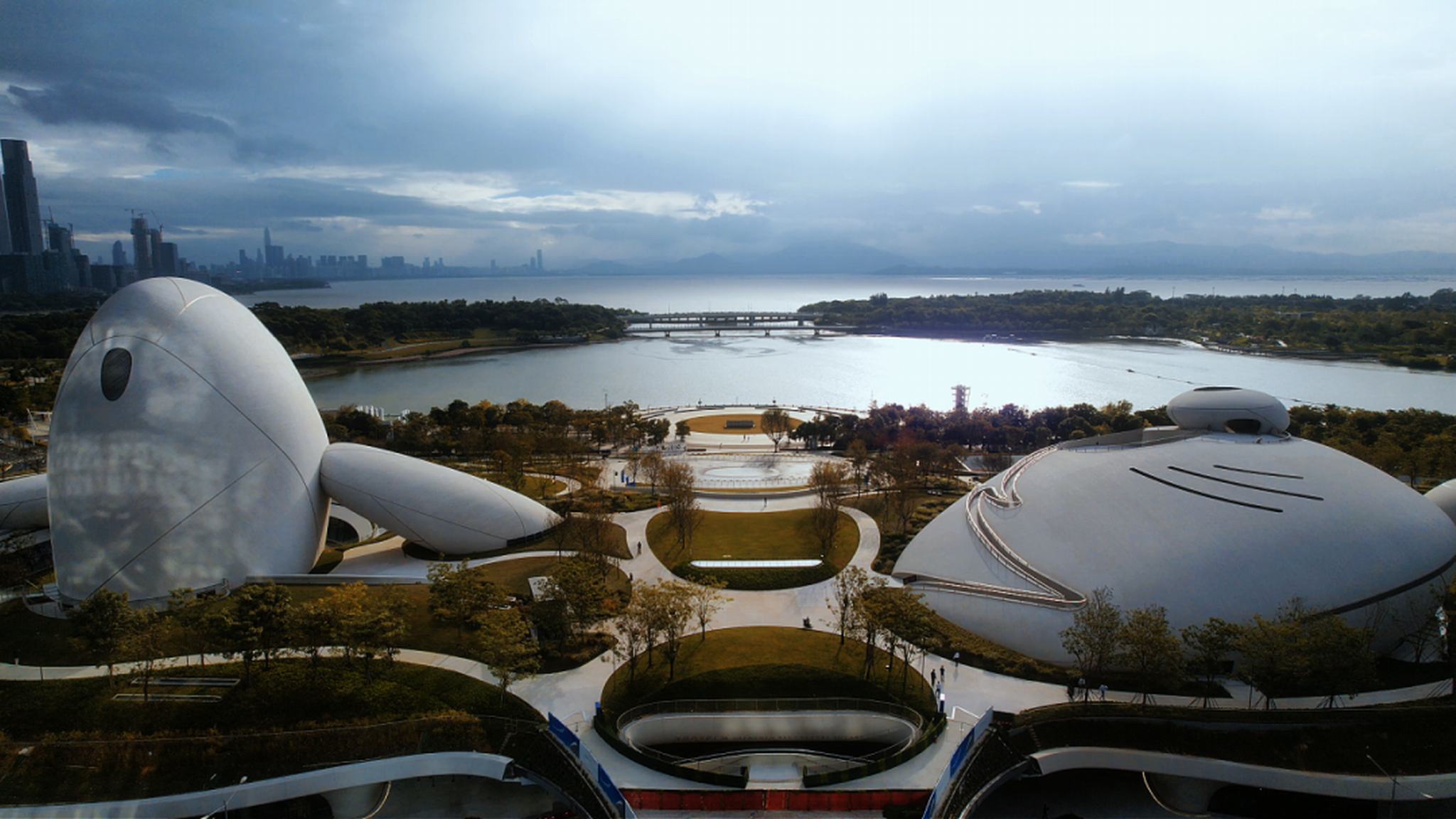

▲深圳湾文化广场实景图 ©益汇达

9个被称作“原石”的建筑散落在繁华都市中心，它们有个诗意的名字：摄云石、悬云石、望云石、倚虹石、珍珠石、衔海石、静水石、浮水石、流纹石。如同亘古不变的石群，相互倚靠，矗立于城市之中，成为深圳湾畔的精神标志。

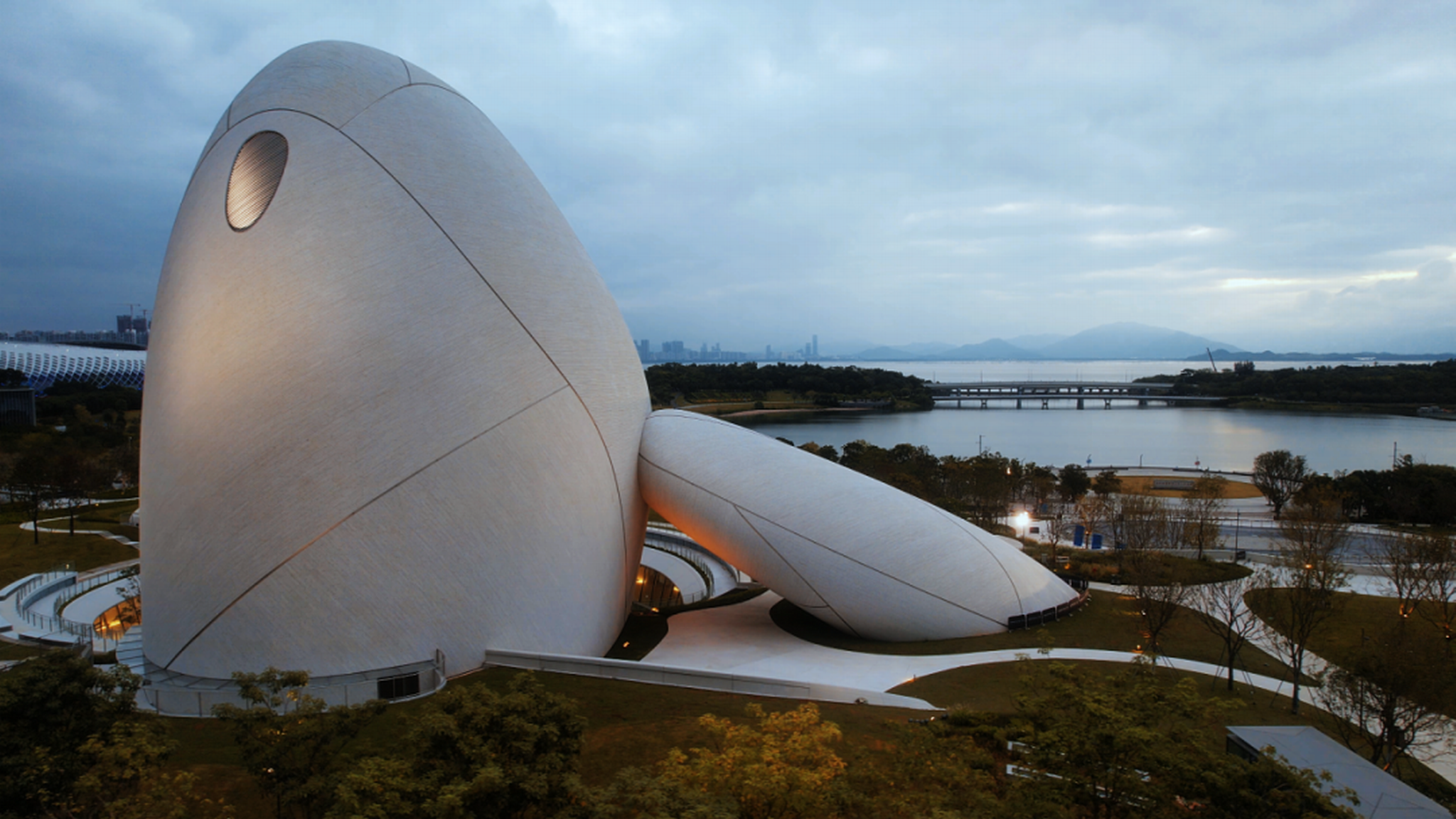

▲摄云石、倚虹石 ©益汇达

作为集设计艺术展览、设计教育与公众文化生活于一体的综合体，深圳湾文化广场配备9大展厅，超5万平方米的展陈空间，含330座学术报告厅、757座多功能厅、艺术藏品库等，可满足多元文化活动需求。

项目设计打破常规建筑形式，将大部分展馆主体嵌入草坡屋面之下，让连绵起伏的绿地与人才公园、深圳湾形成完全联通的连续自然系统。同时打造立体慢行网络，两座人行天桥串联城市绿轴的中心绿带、万象城商业区与人才公园，让市民游客无界畅游深圳湾畔。

#02匠心凝石

三载精工“琢石为玉”

“琢石为玉”的过程，是项目团队与复杂工艺的三年博弈。面对异形结构、大体量清水混凝土、曲面幕墙等七大施工难点，项目团队以“琢玉”之心反复打磨。马岩松倡导的“让曲线自由生长，如植物般寻找自身形态”的建筑哲学，在此得到极致演绎，让“海边原石”的设计灵感变为现实。

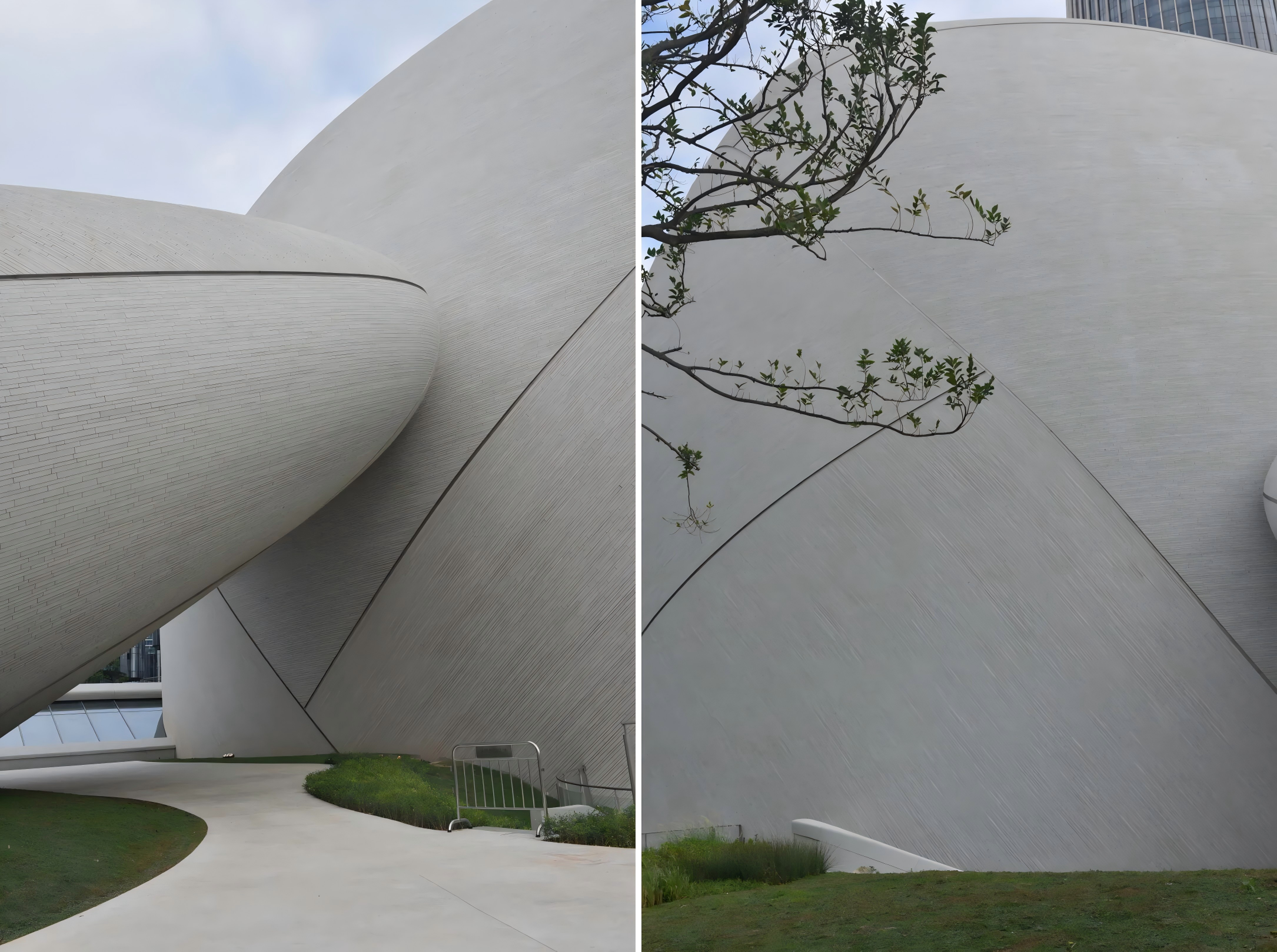

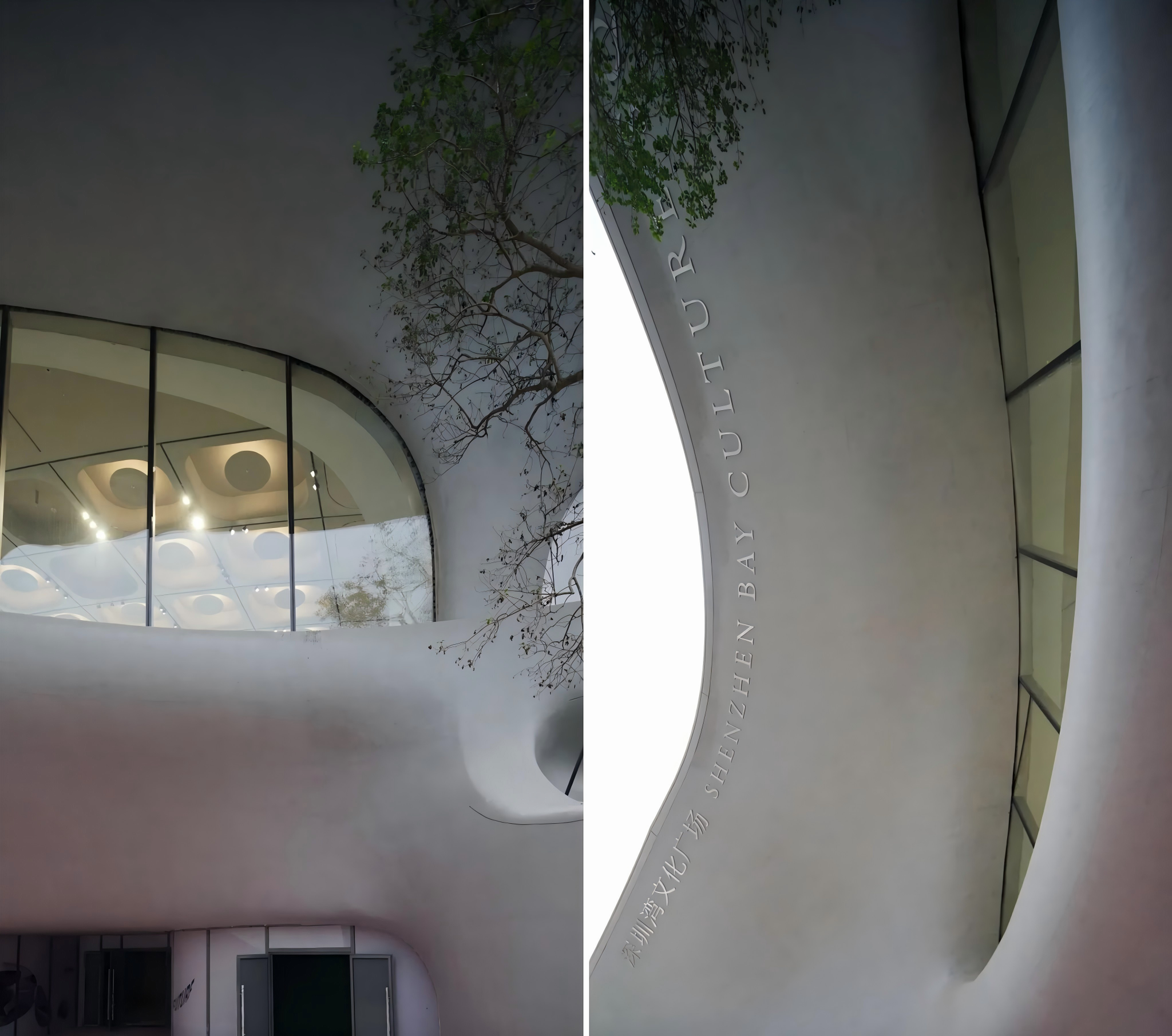

▲饰面清水混凝土细部特写 ©益汇达

约3万平方米的玛雅无规则异形曲面清水混凝土得以实现，规模之大，堪称国内之最；既要一次浇筑成型，又要保持颜色均质，容错率为零。

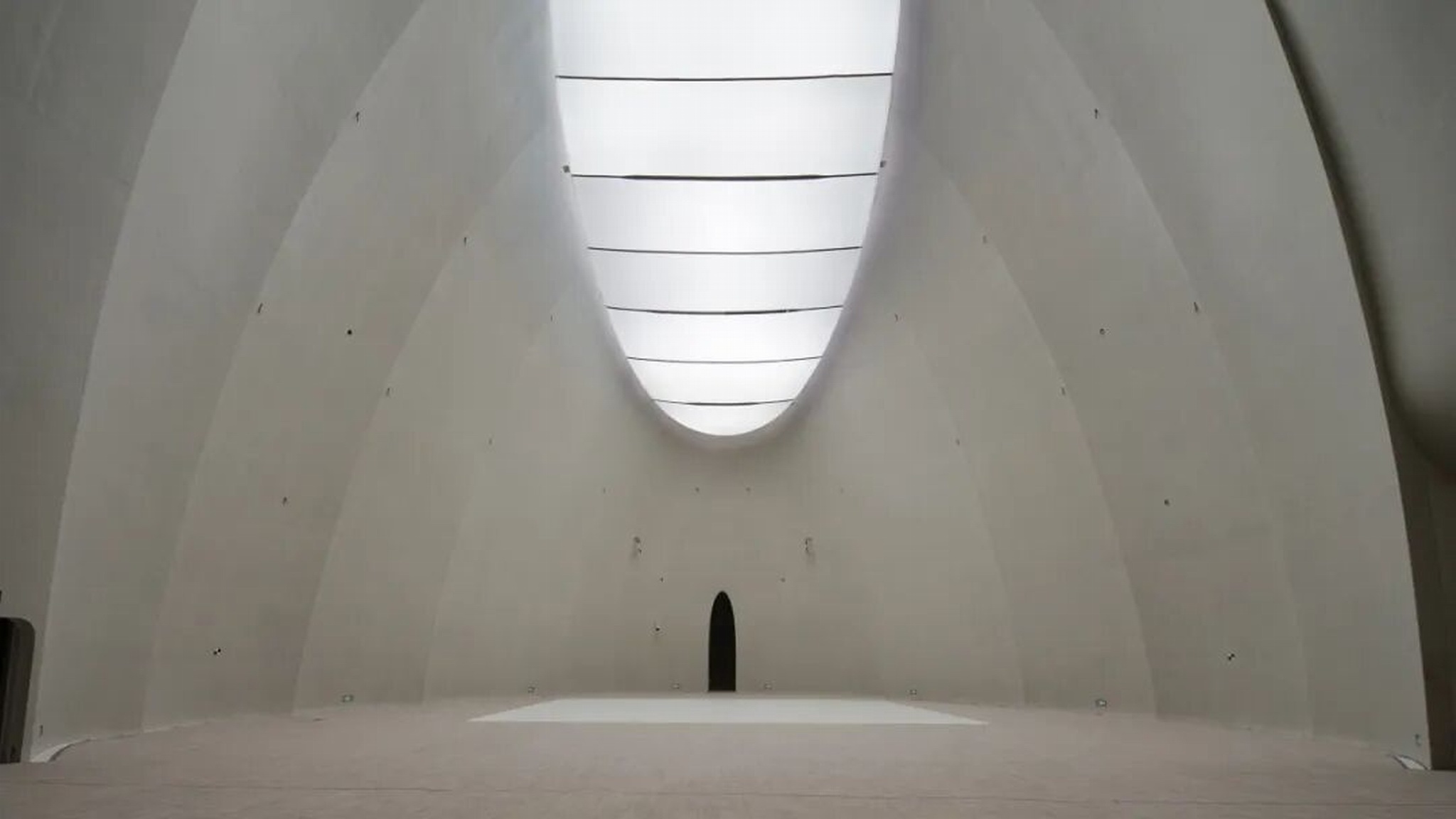

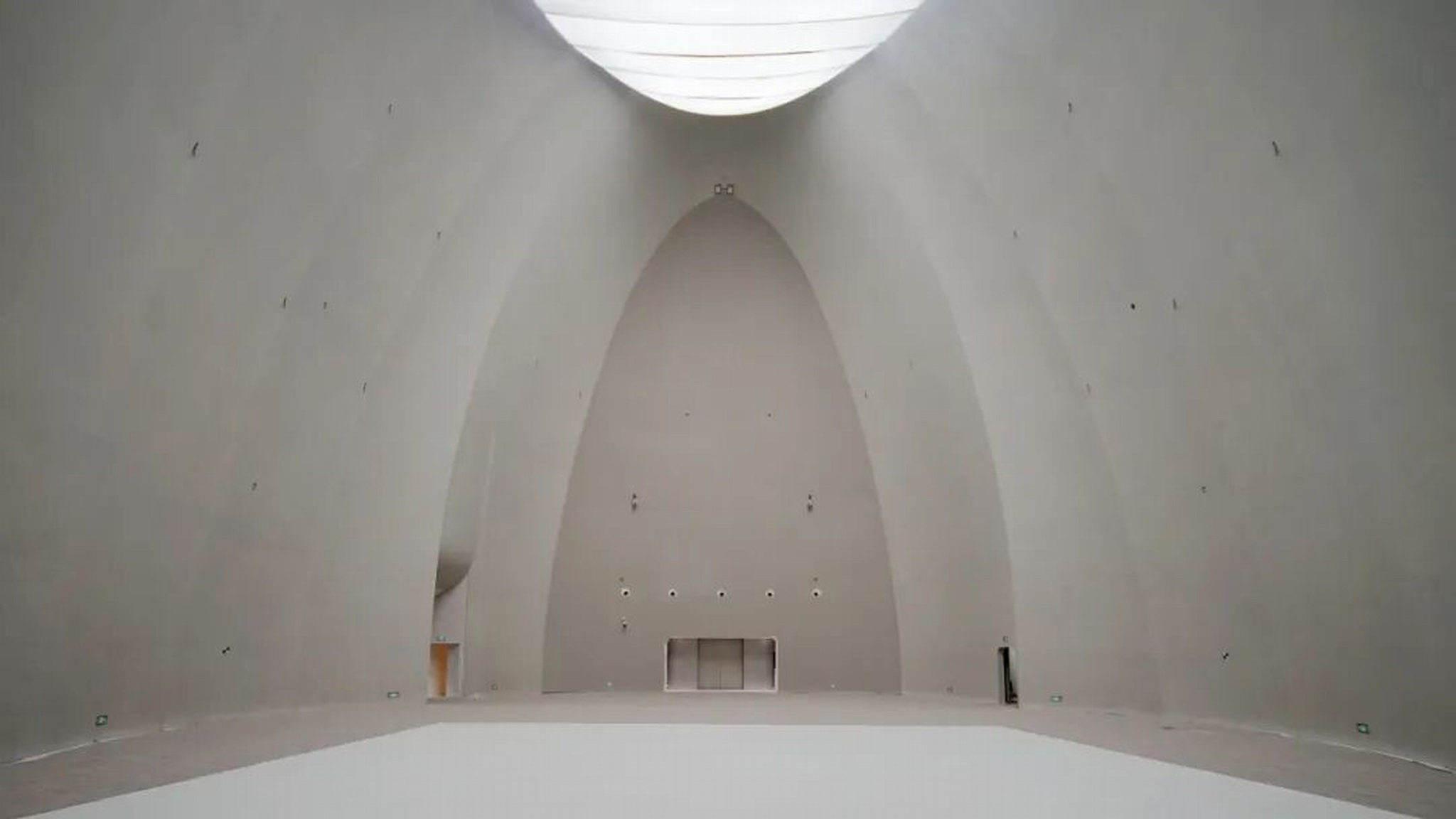

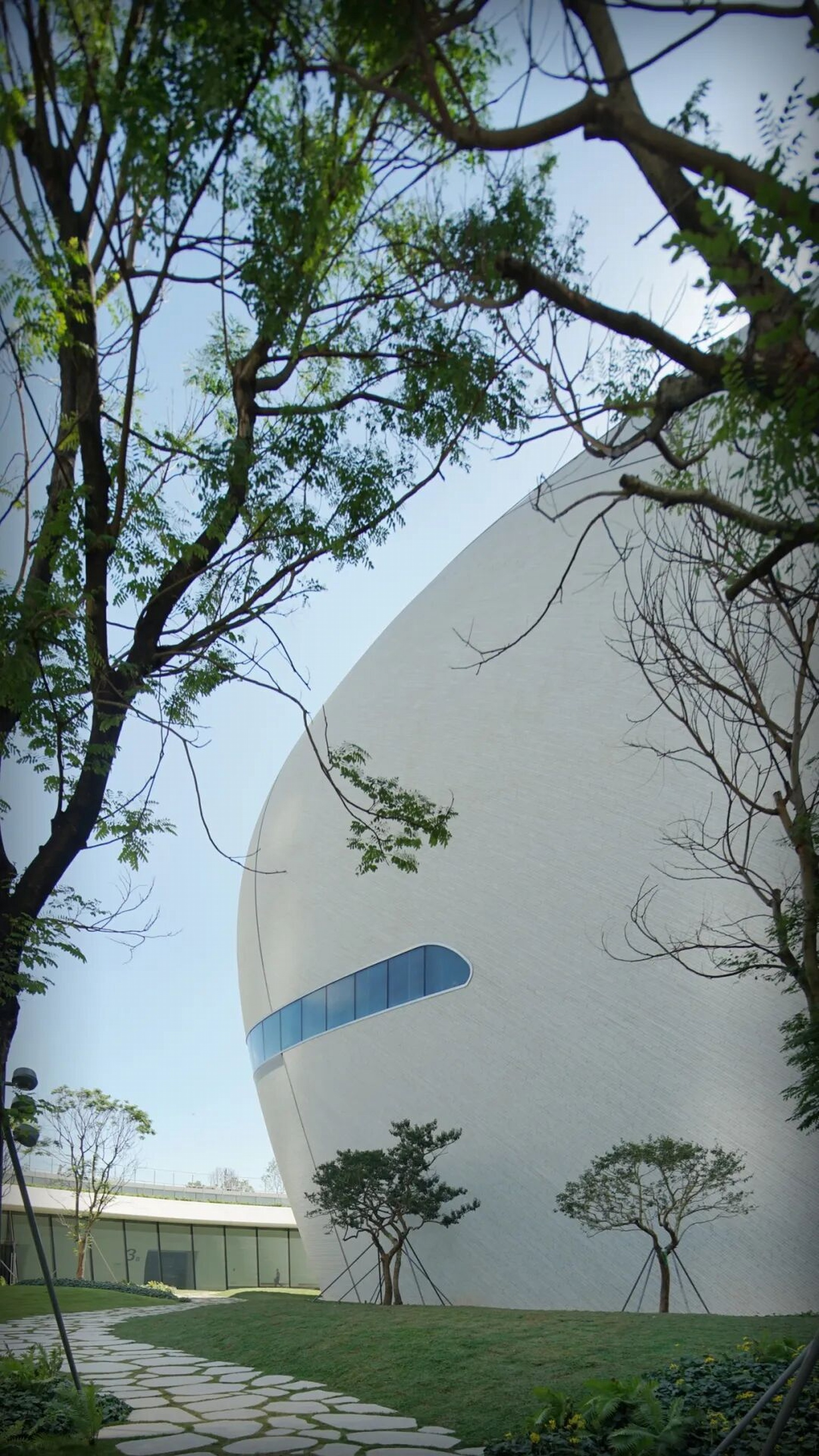

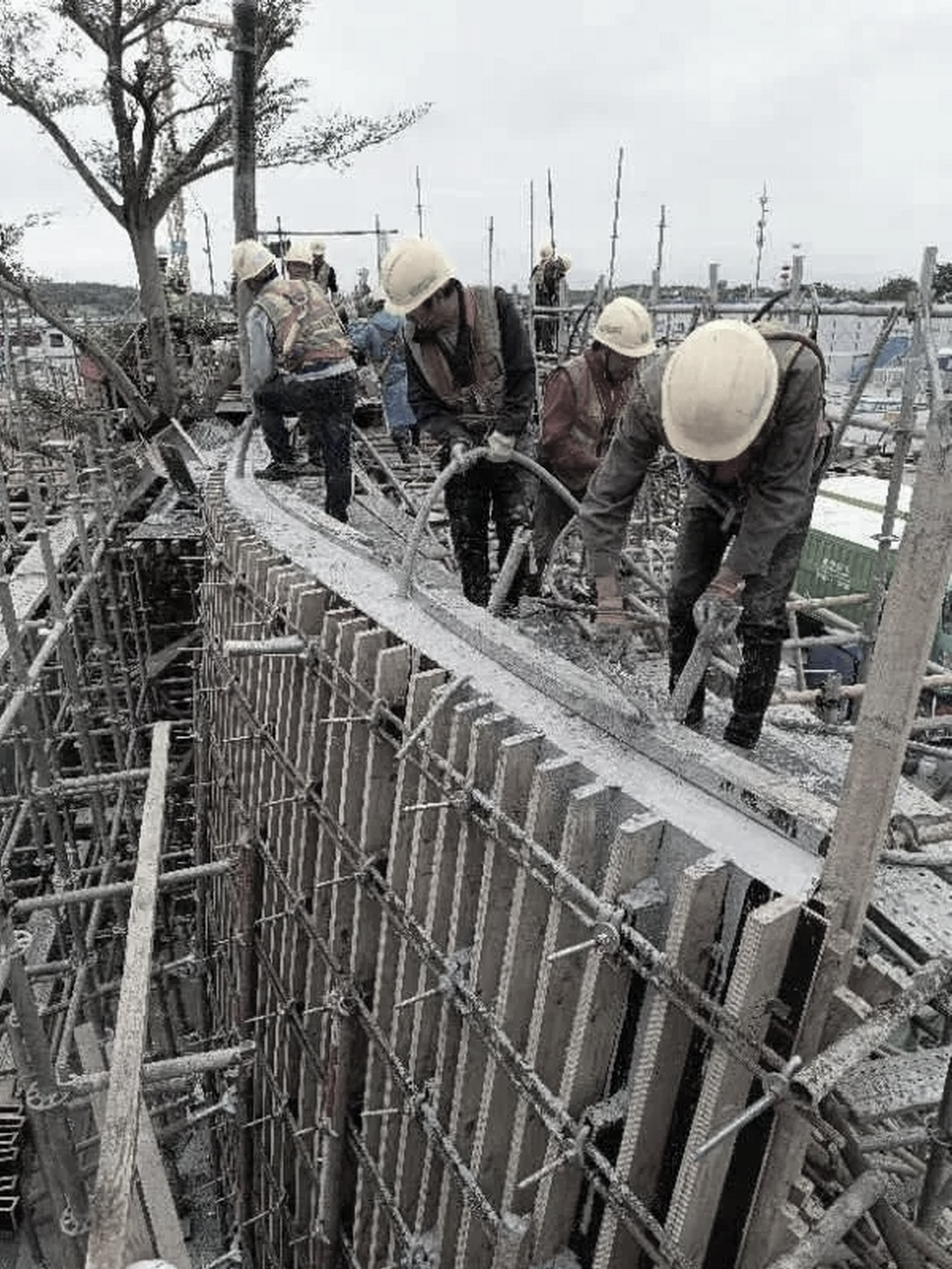

▲摄云石27米超高展厅 ©益汇达

其中，摄云石27米超高展厅采用异形曲面双层薄壳结构，内壳为连续无缝清水混凝土，成型观感要求极高，最薄处仅有15厘米。钢筋排布密集，甚至连混凝土内部振捣器都难以置入，几乎无法实现正常整体浇筑和充分振捣；而对于海湾通道等室外清水混凝土部位，还需经受海风侵蚀、日晒雨淋的考验。

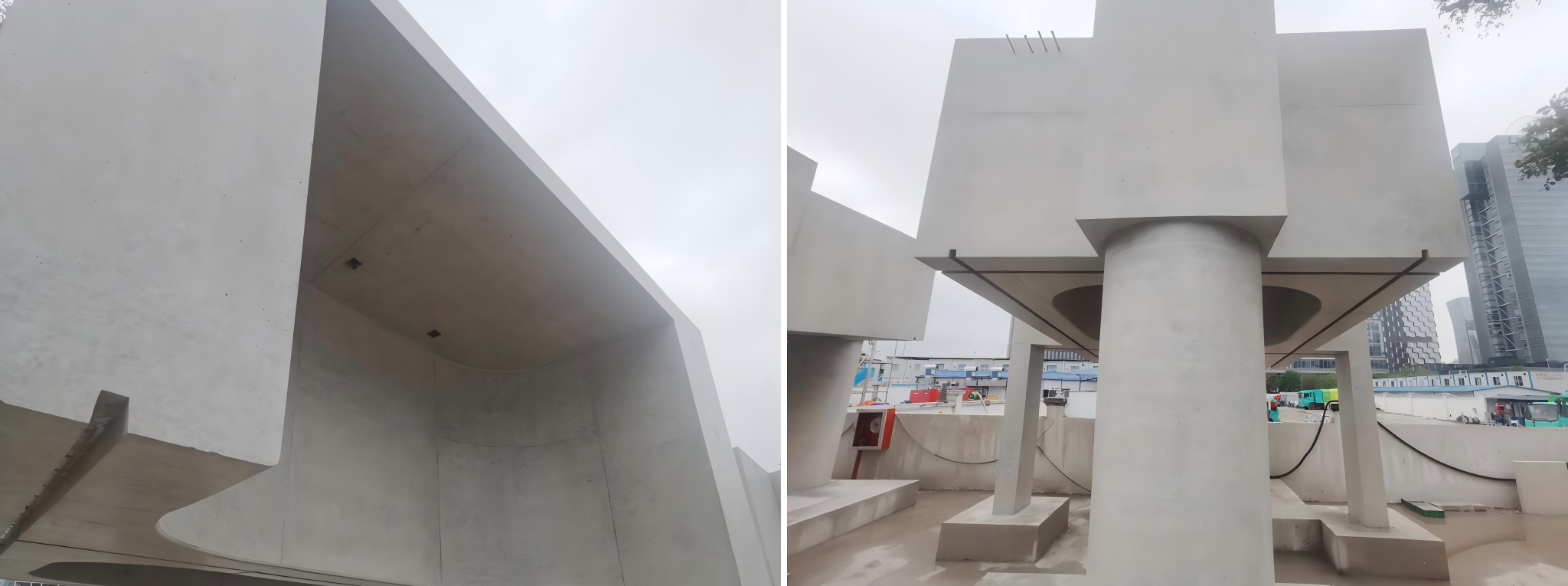

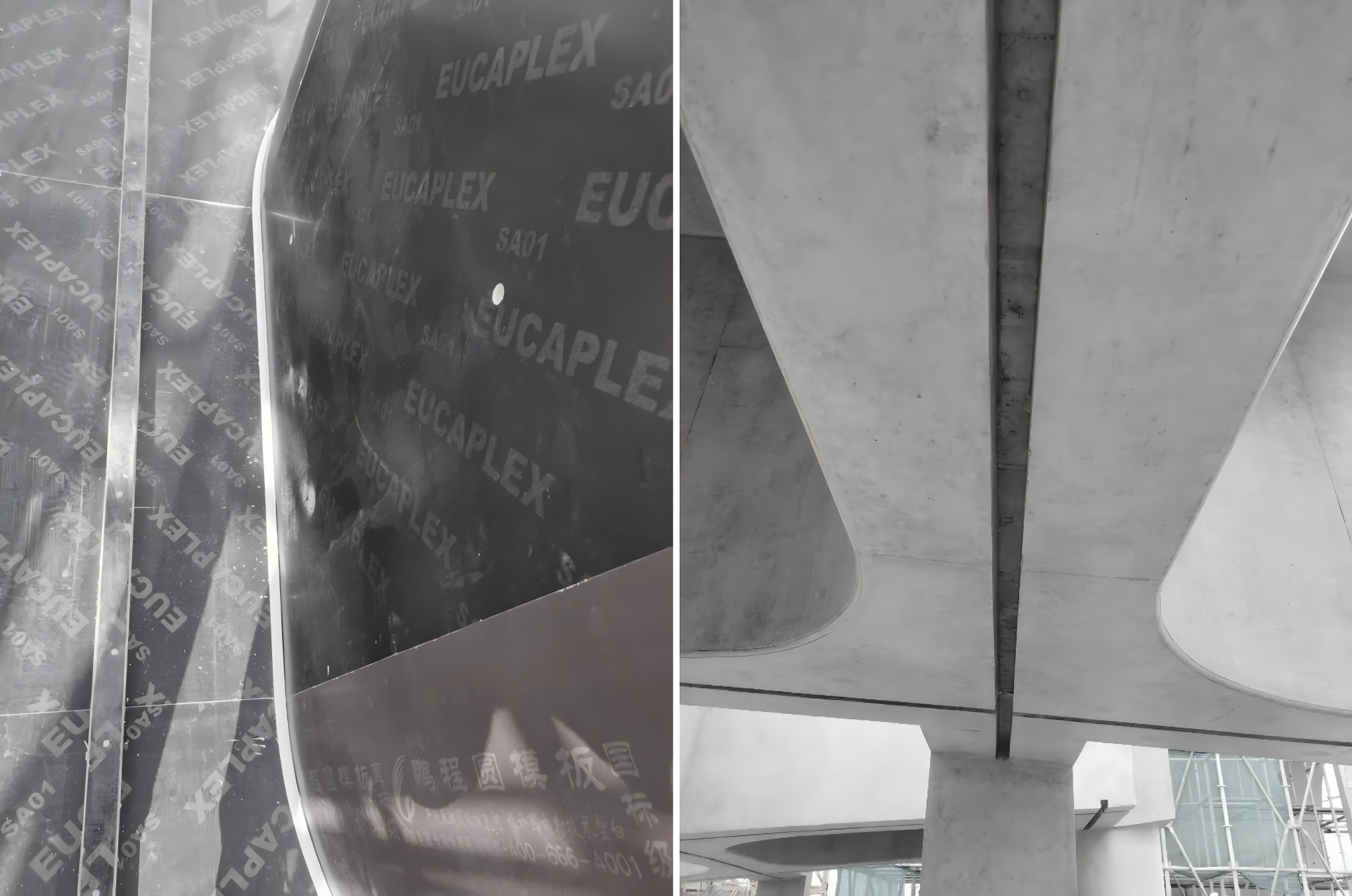

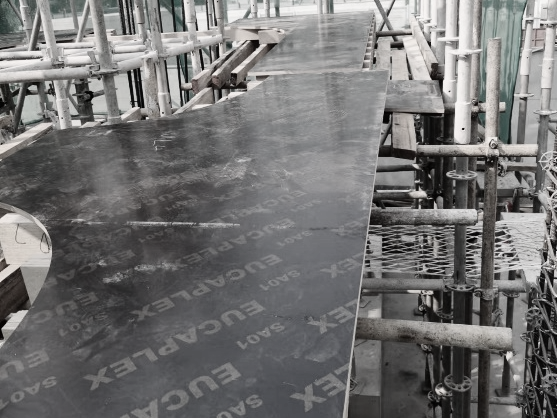

▲铺设密肋梁梁底模板及安装底部轨道灯槽

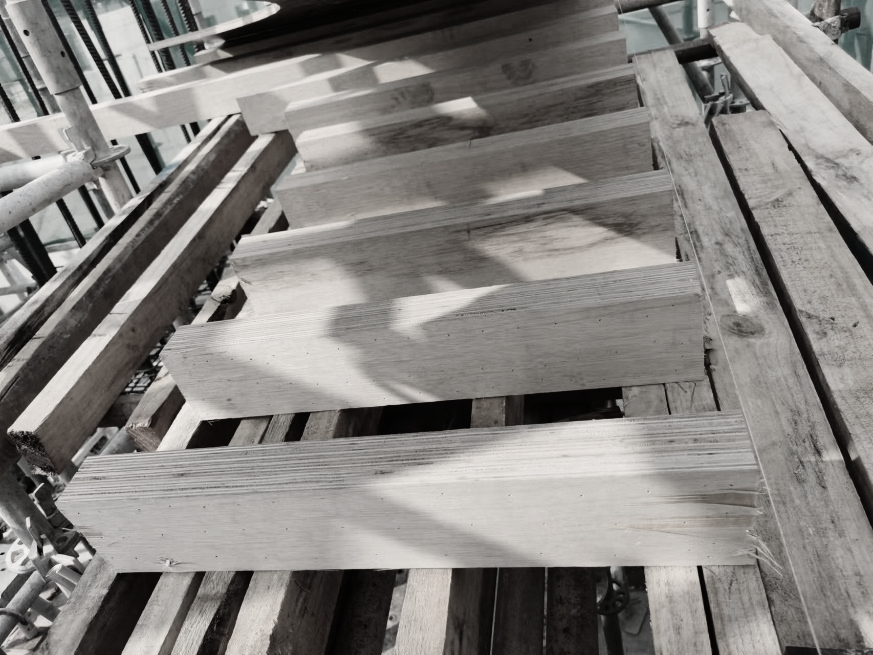

▲密肋梁拆模效果

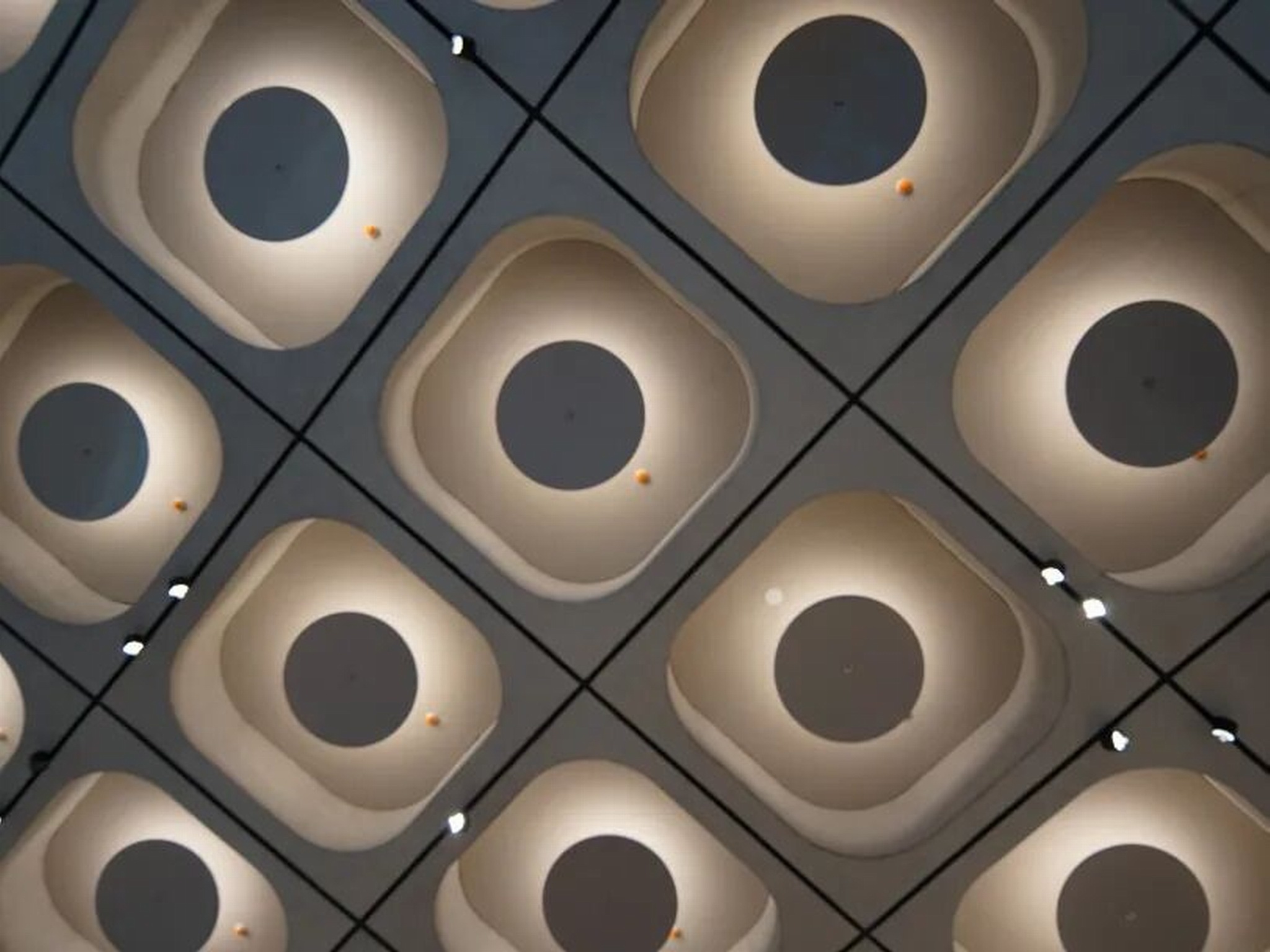

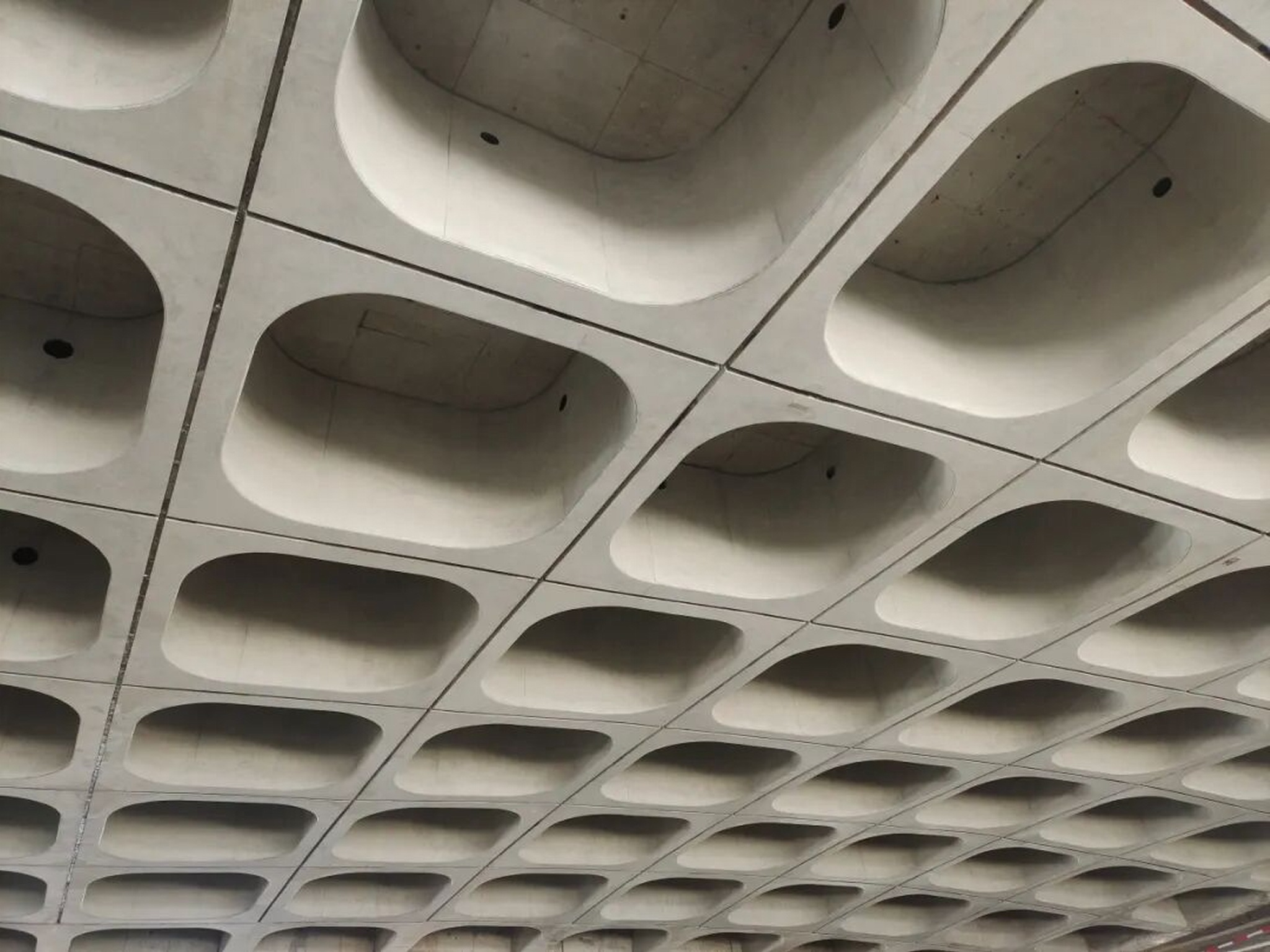

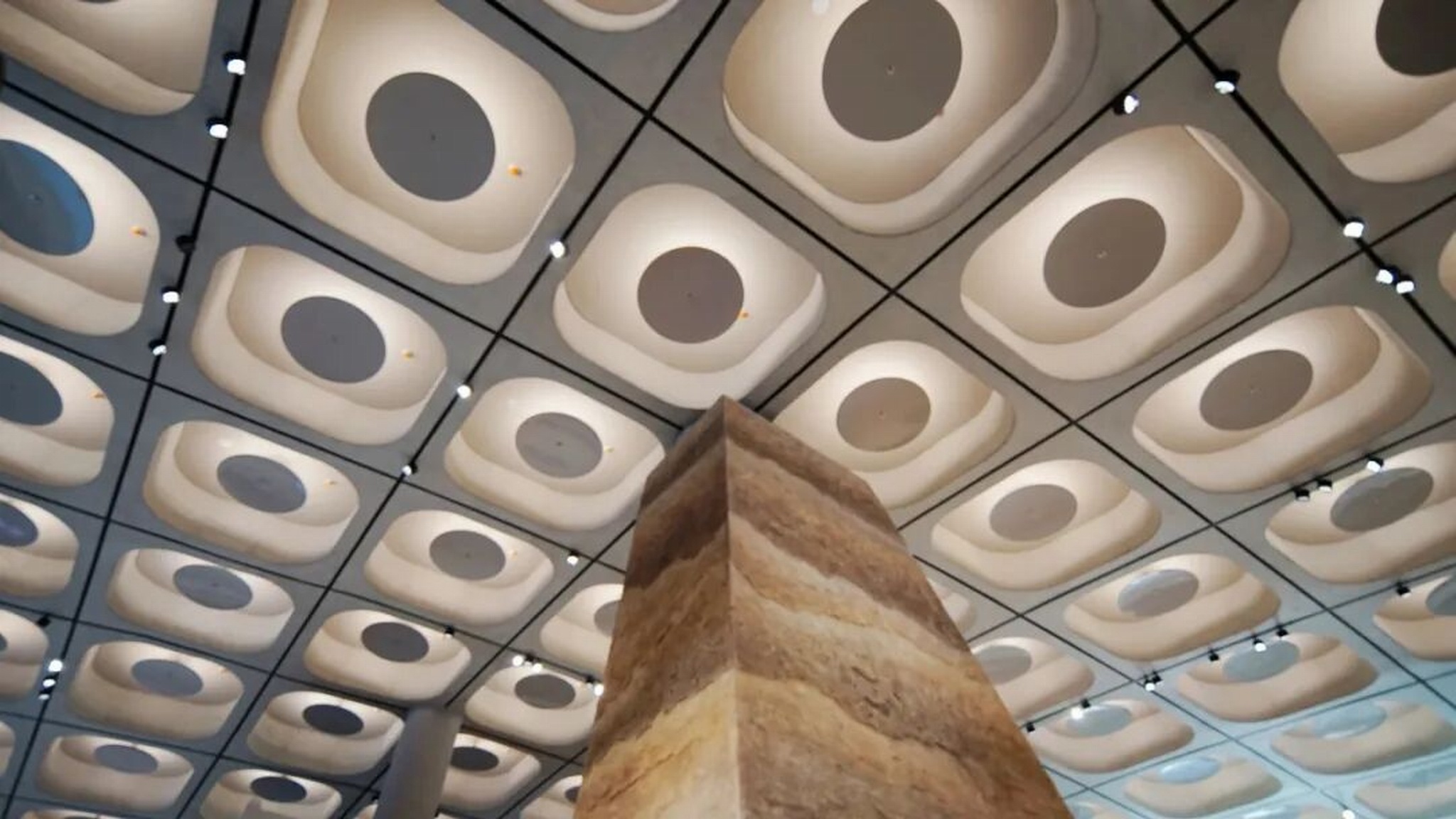

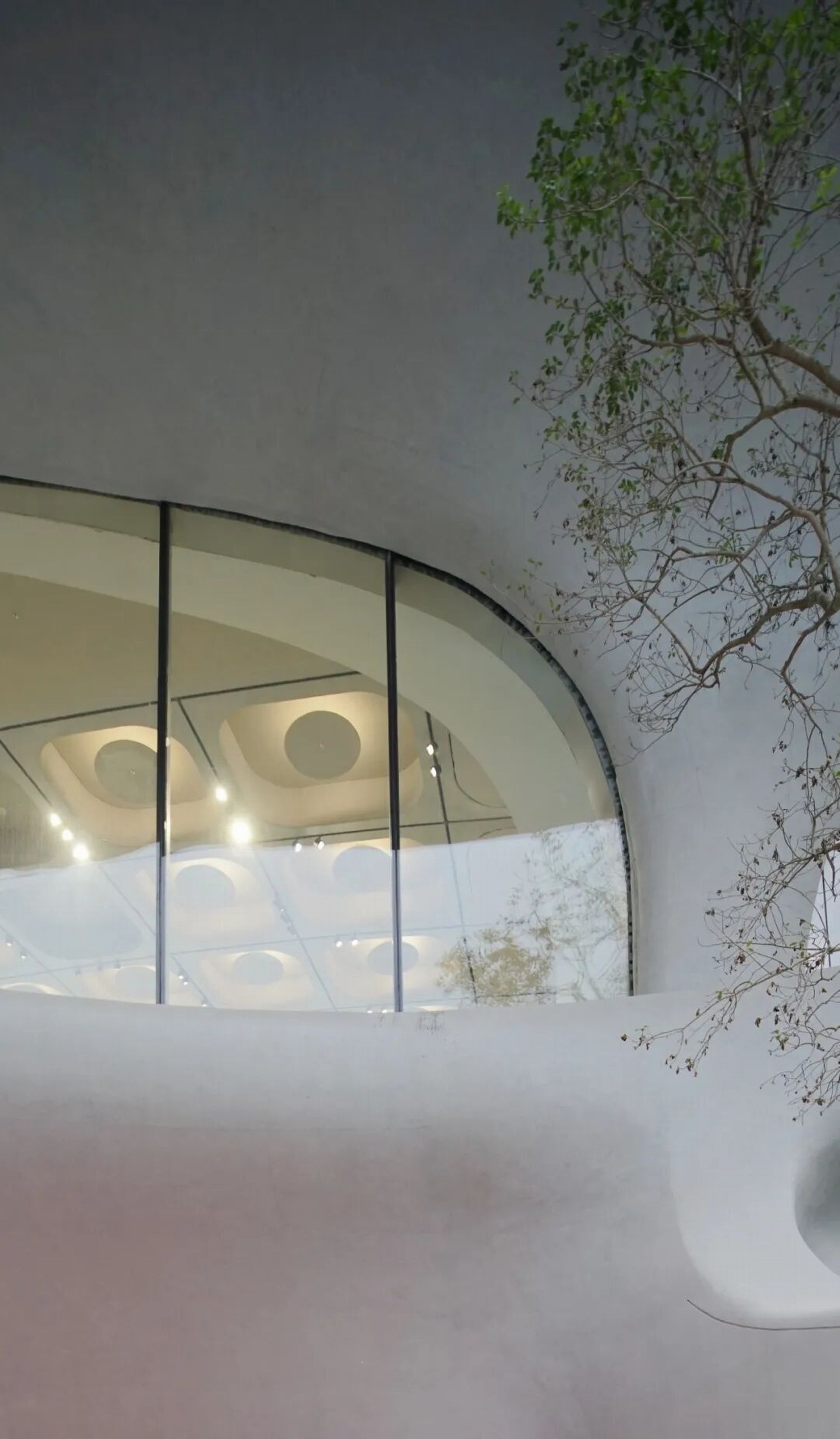

▲密肋梁完工效果 ©益汇达

密肋梁展厅则采用“天花板”级别的清水混凝土施工工艺浇筑，状似华夫饼的密肋梁在起伏的山坡下变得更加难以复制，每一个“圆角方格”都变得独一无二。

▲多次实验达到通体素白的质感与质地 ©益汇达

项目前期对混凝土的颜色及质地效果、混凝土配合比等施工方案均进行了多轮研究与实验，累计完成600次混凝土配合比试验，制作200组清水混凝土试块、7批实体样板，力求达到通体素白的质感与均一的质地。

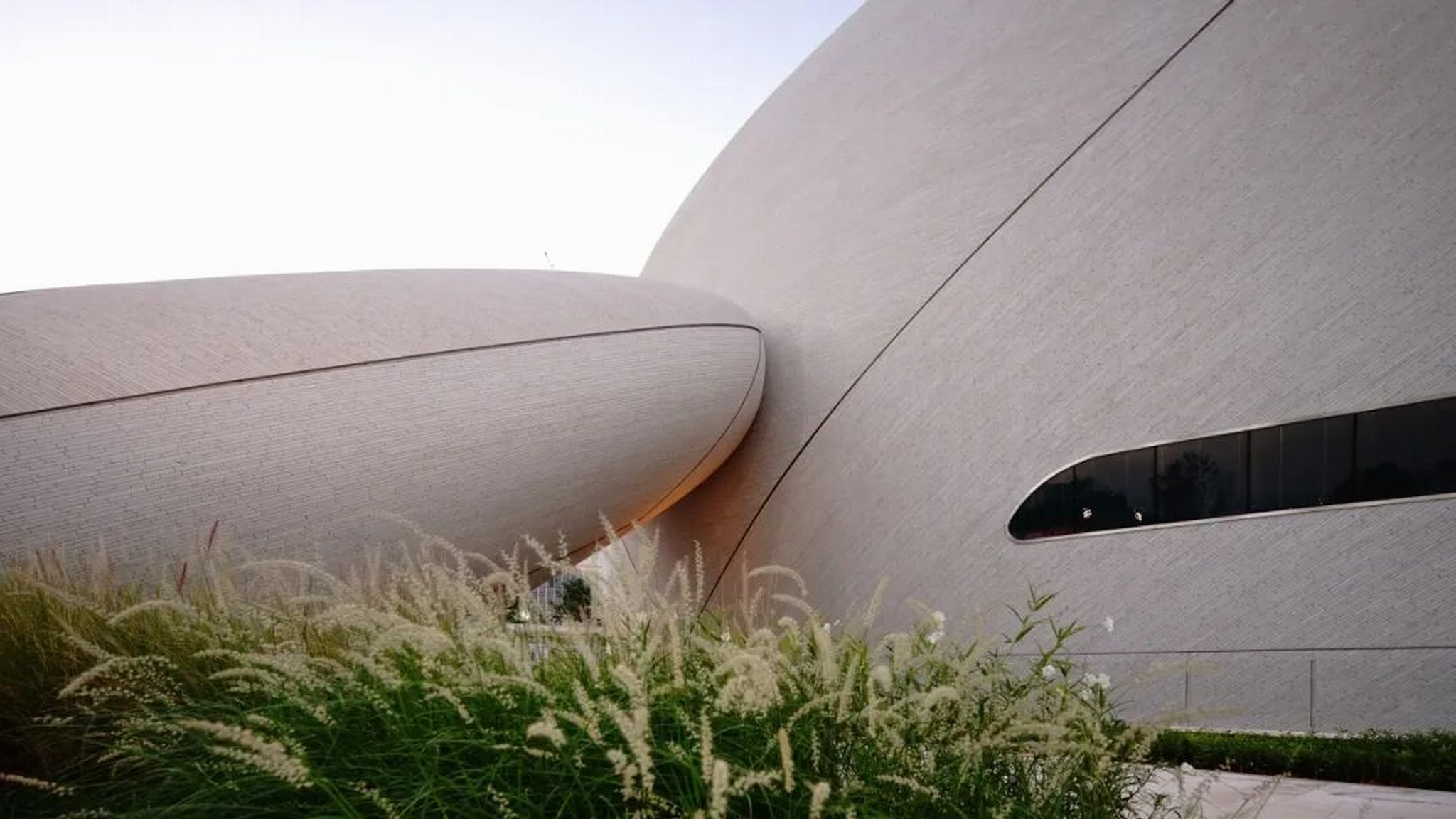

▲石材幕墙、玻璃幕墙、金属幕墙、UHPC幕墙、采光顶等多种幕墙在深圳文化广场广泛应用 ©益汇达

深圳湾文化广场不仅集成了最前沿的建筑设计和建造技术，还应用了一大批新型建筑材料，仅幕墙施工就包含了多种幕墙体系，面积达3.26万平方米，被业内称为“大型幕墙系统博物馆”。

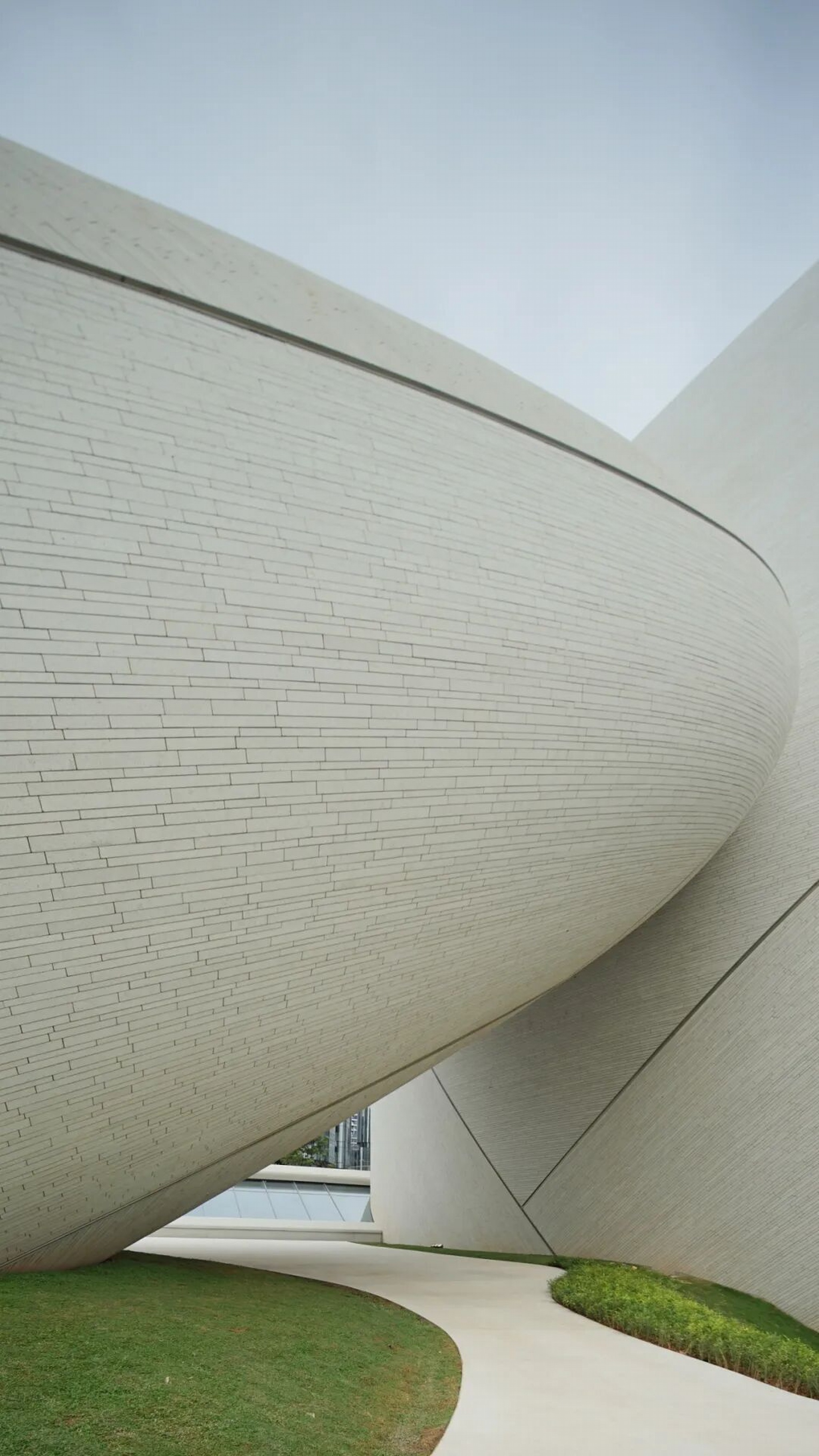

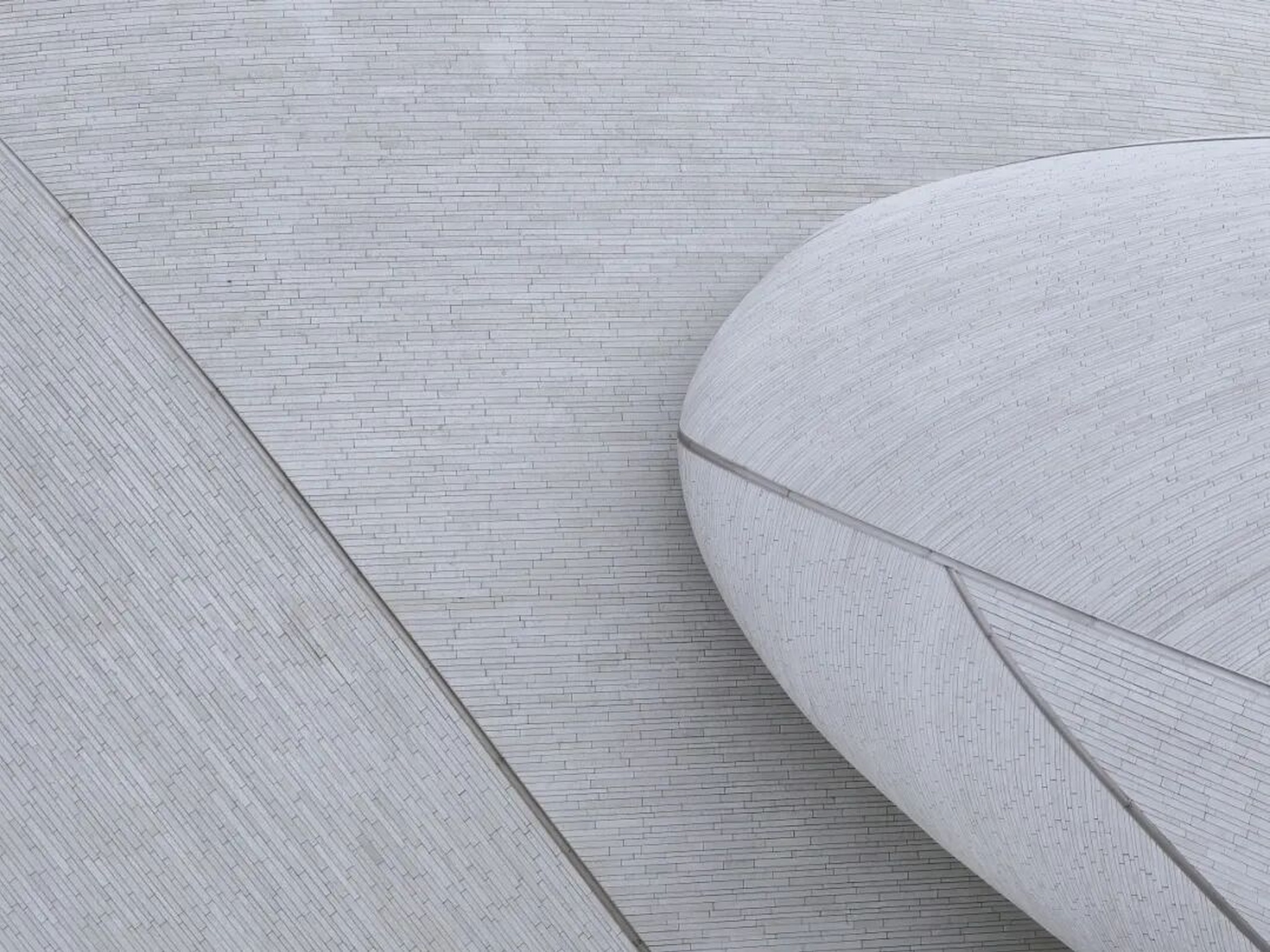

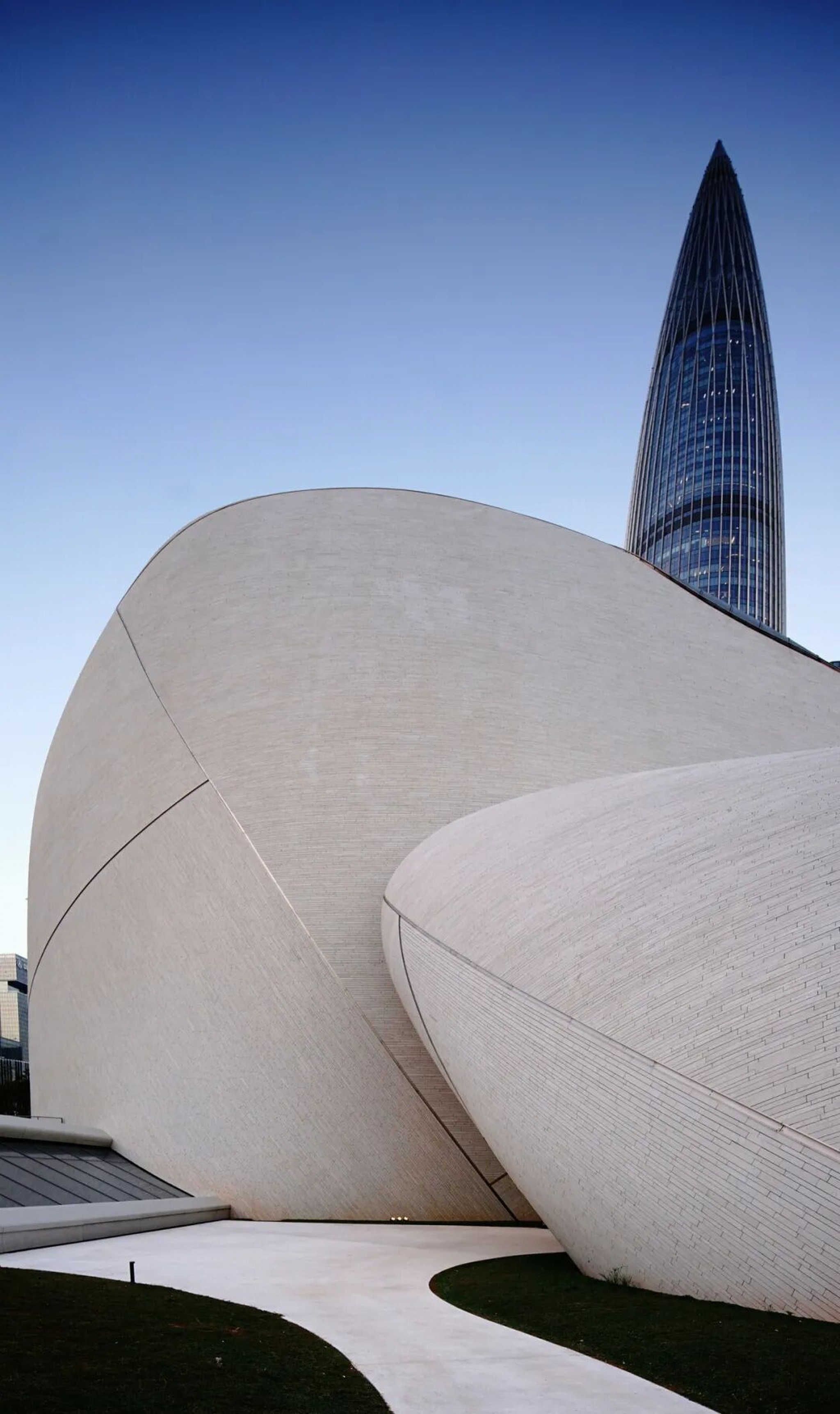

▲38万条石材紧密拼合 ©益汇达

其中石材幕墙面积约1.8万平方米，由约38万条不同规格的曲面花岗岩石材条错峰拼装组成，属于国内首创，是幕墙施工的一大难点。项目团队用参数化算法让每一条石条曲率精准匹配建筑曲面，通过三维扫描进行毫米级校准，再由数控机床加工成型，最终实现35万条石材如拼图般紧密贴合，共同织就“巨石锦装”。

石群之下，所有繁杂被悄然隐藏，大面积无缝饰面材料增加了空间的纯粹与有机感，曲面微粒吸音装饰板“捕捉”回声，实现多重感官的简约清雅。

一、样板实施

为保障项目有序推进，团队入场后首先针对深圳湾项目文化广场摄云石和密肋梁进行样板施工专项测试

#01摄云石样板实施

密肋梁样板实施内容

验证清水混凝土施工工艺可行性及白色清水混凝土的性能、质量与观感；核验主体结构与清水混凝土施工的流程搭接、节点协同；明确贴合实际的施工进度计划；模拟机电末端、幕墙预留预埋的工艺做法及观感效果。

1.1摄云石样板工序

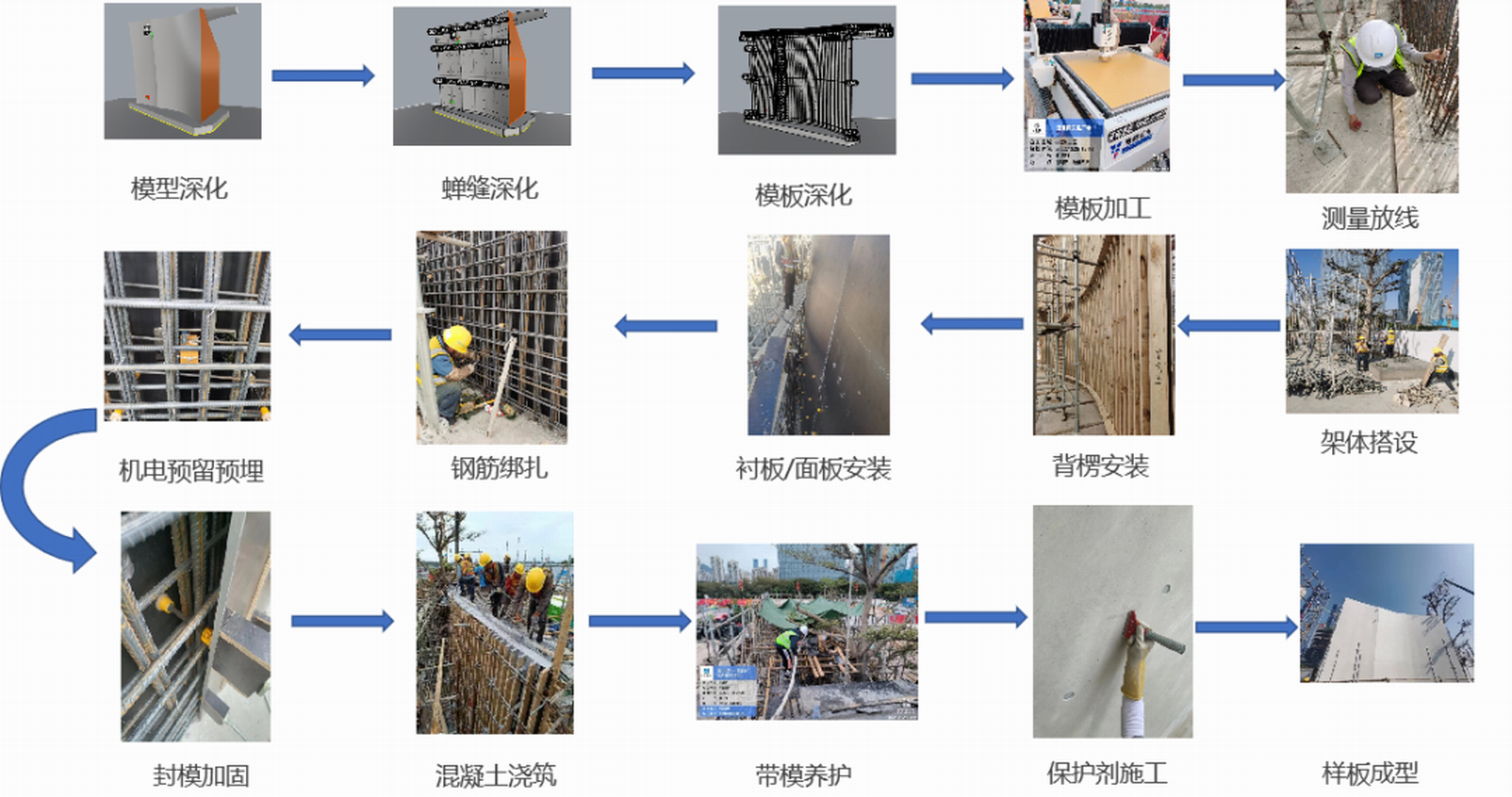

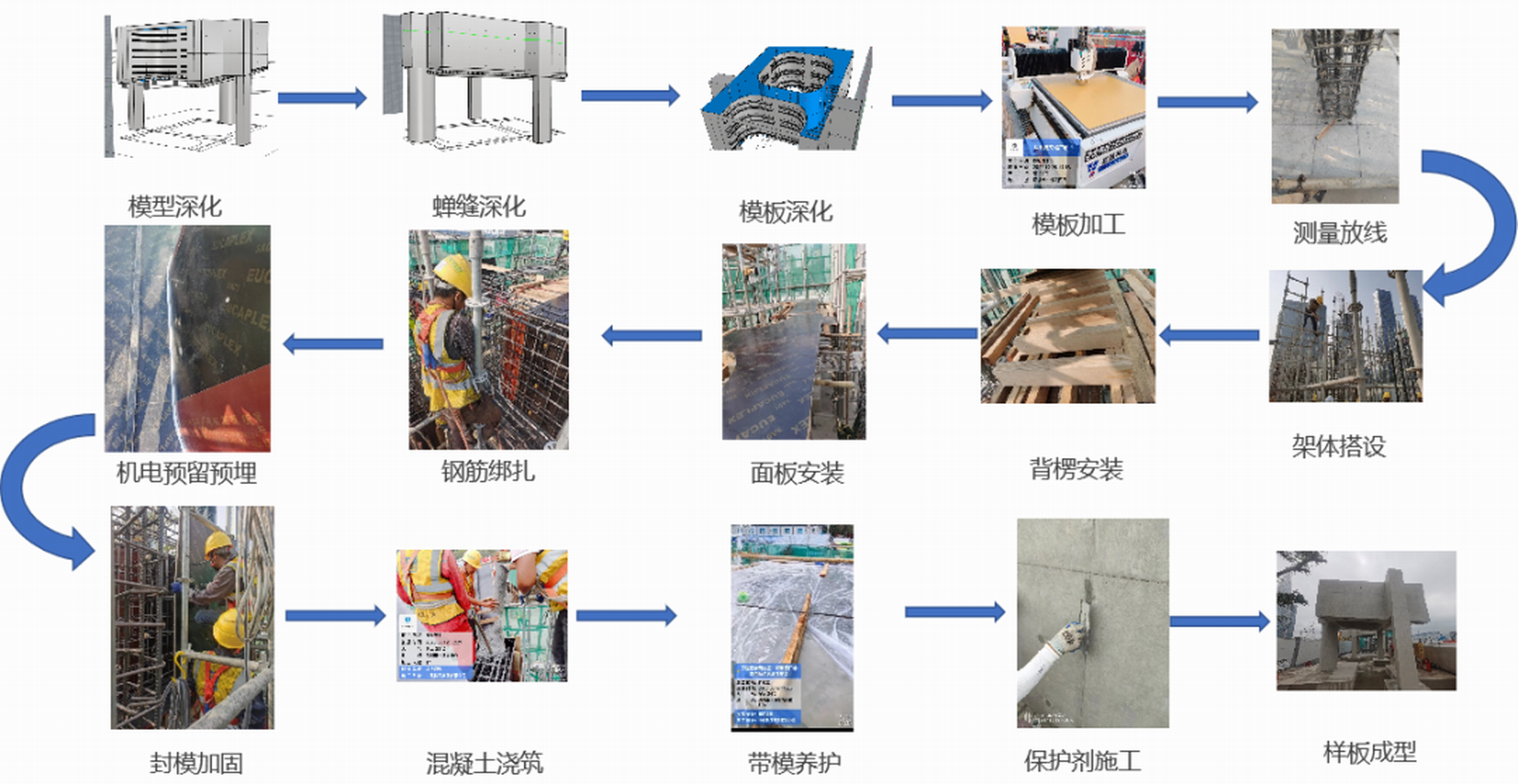

▲摄云石样板工序

1.2样板深化

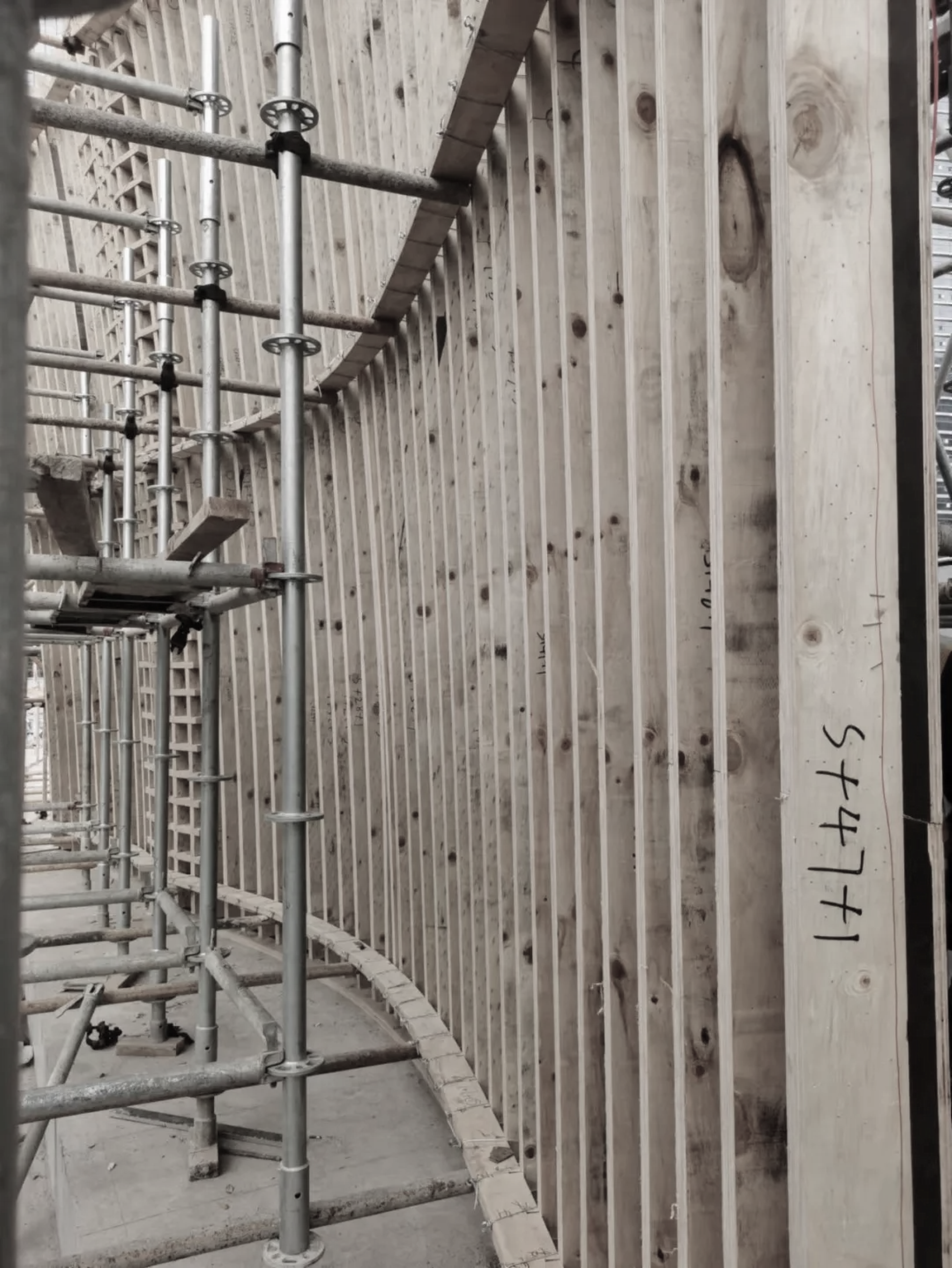

样板为双曲面异形构件，其定位与找型均采用Rhino（犀牛）软件进行深化设计；根据构件特点设置水平定位龙骨，竖向采用异形木质定型龙骨，并对每条龙骨逐一编号。

面板采用6mm厚清水覆膜板，加工完成后统一编号，便于现场统一安装。

背面板采用12mm厚清水模板，依据深化图纸下料并统一编号，背面定型龙骨与清水面所有龙骨均需编号，方便现场安装。

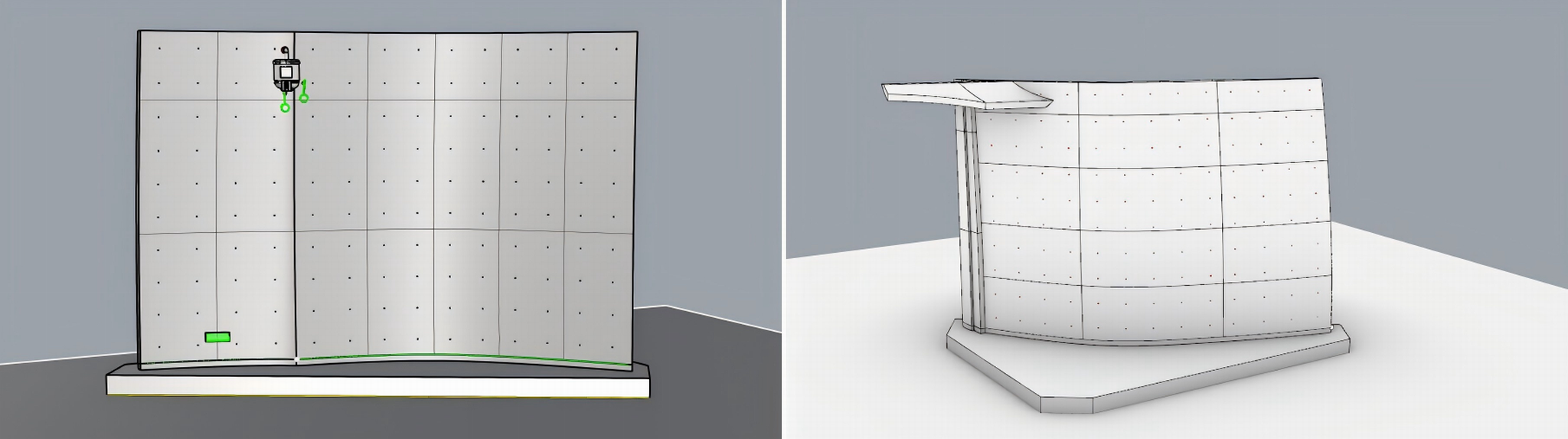

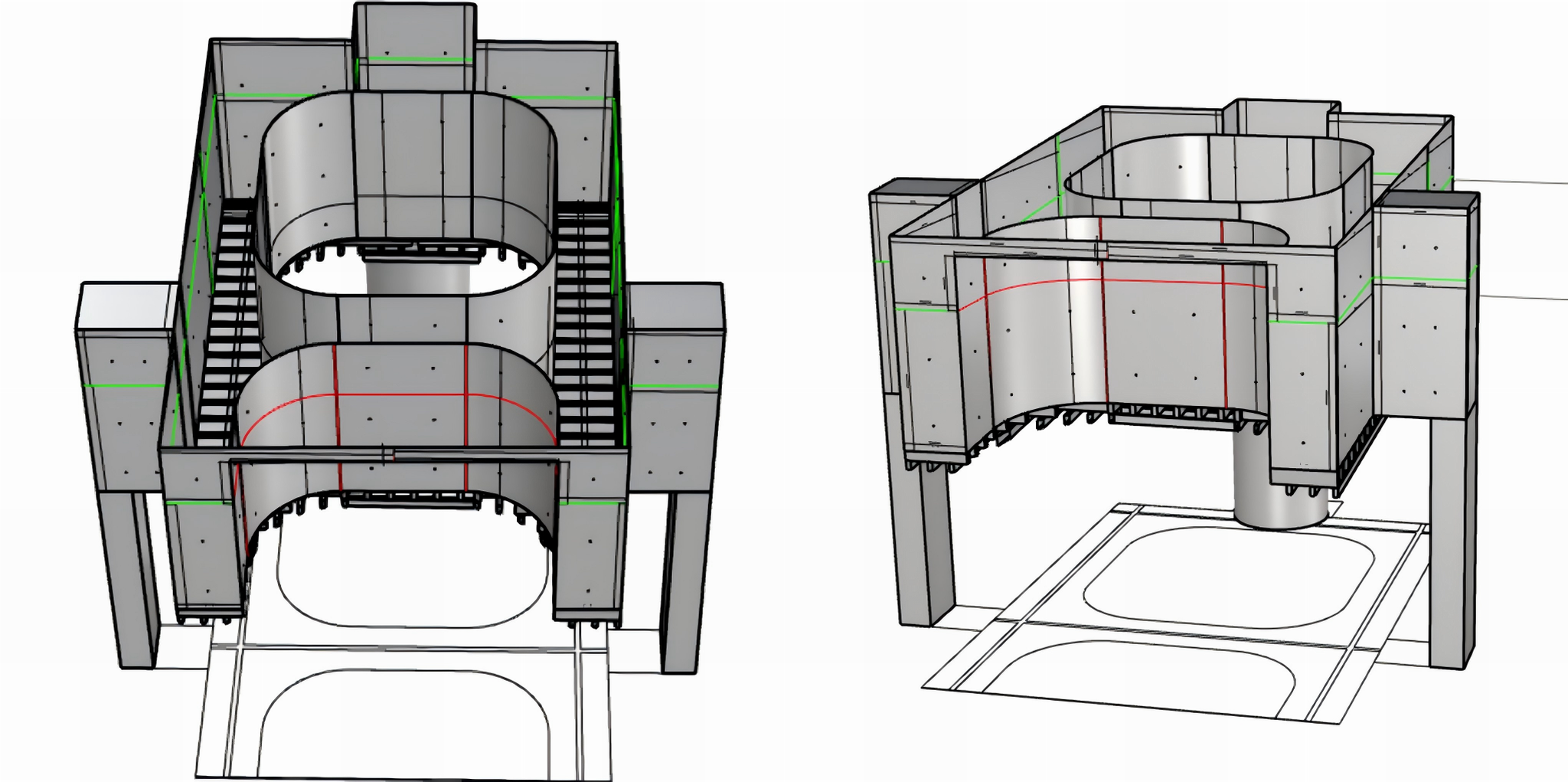

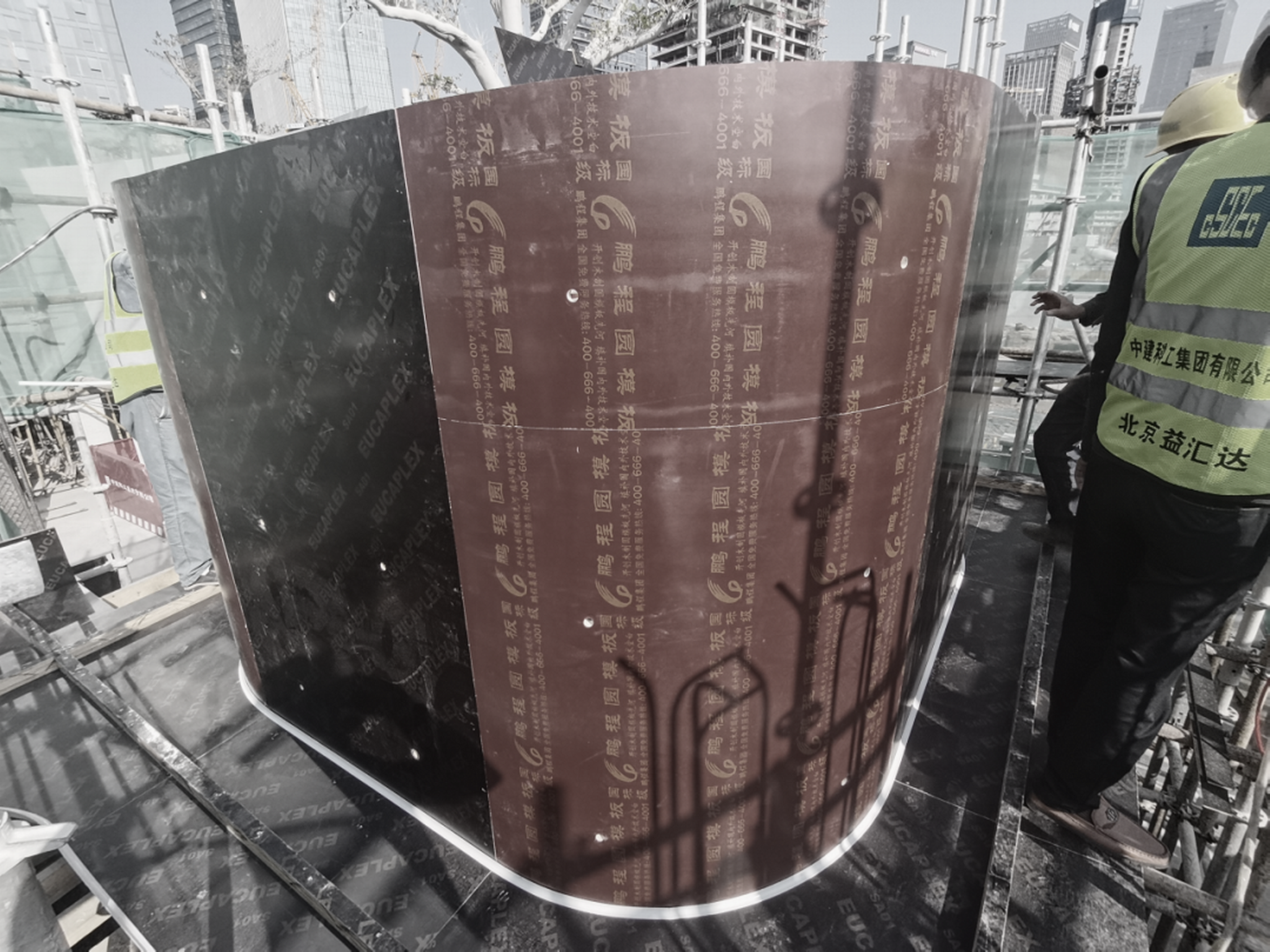

▲左 正面模型  右 背面模型

1.3摄云石样板深化过程小结

（1）蝉缝排版变更：正面蝉缝按设计要求采用竖向排版，背面因竖向弯弧半径偏小，调整为横向蝉缝排版。

（2）预留预埋位置变更：机电预留预埋位置将依据蝉缝排版位置进行排布。

1.4施工亮点分享

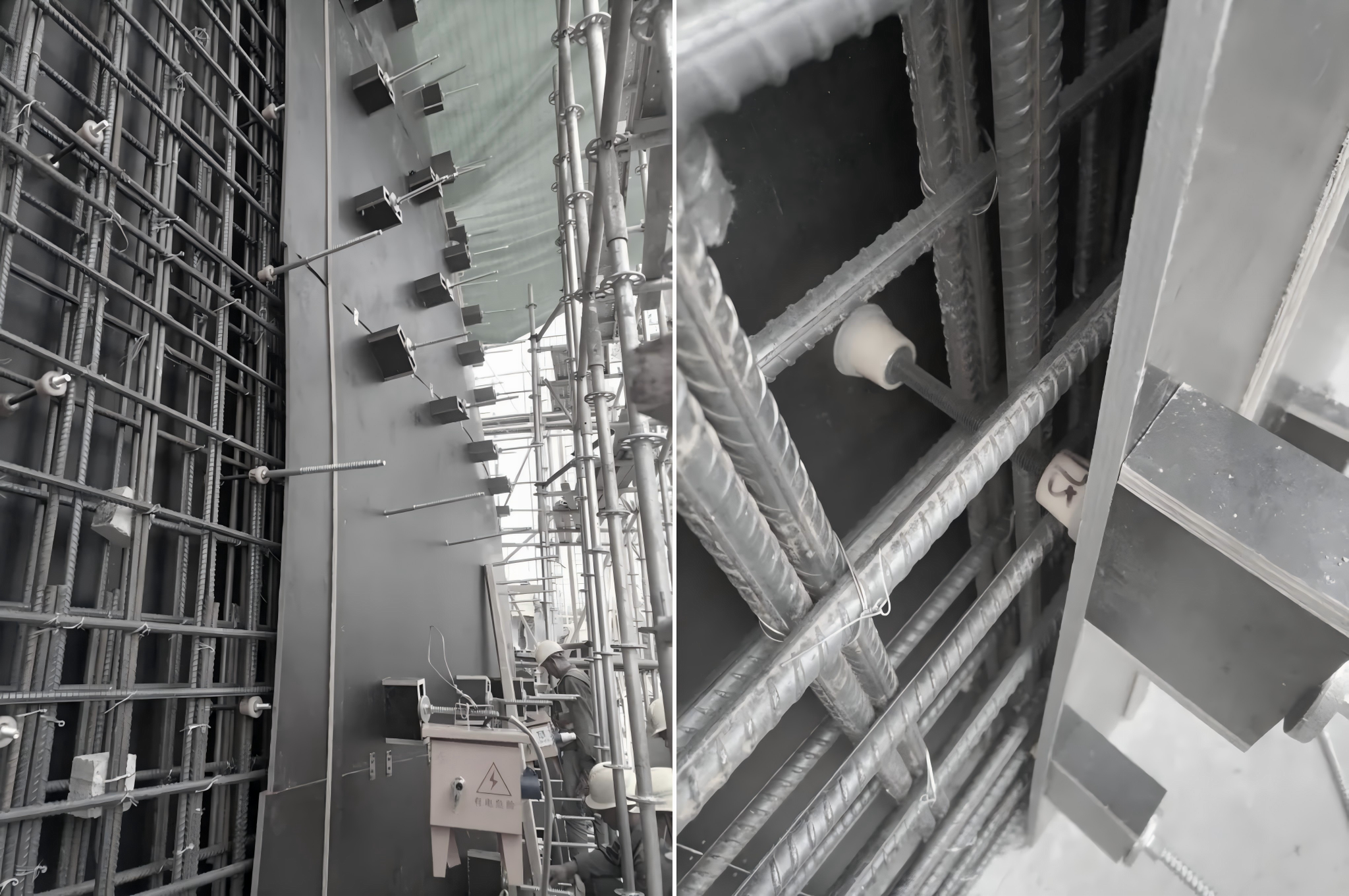

（1）定位盘及背楞安装

（2）模板拼缝处理

（3）防凸垫

模板加固采用五接头螺杆进行，以防止螺栓孔位置因加固而凸出，可使用防凸垫进行加固。

▲防凸垫的应用

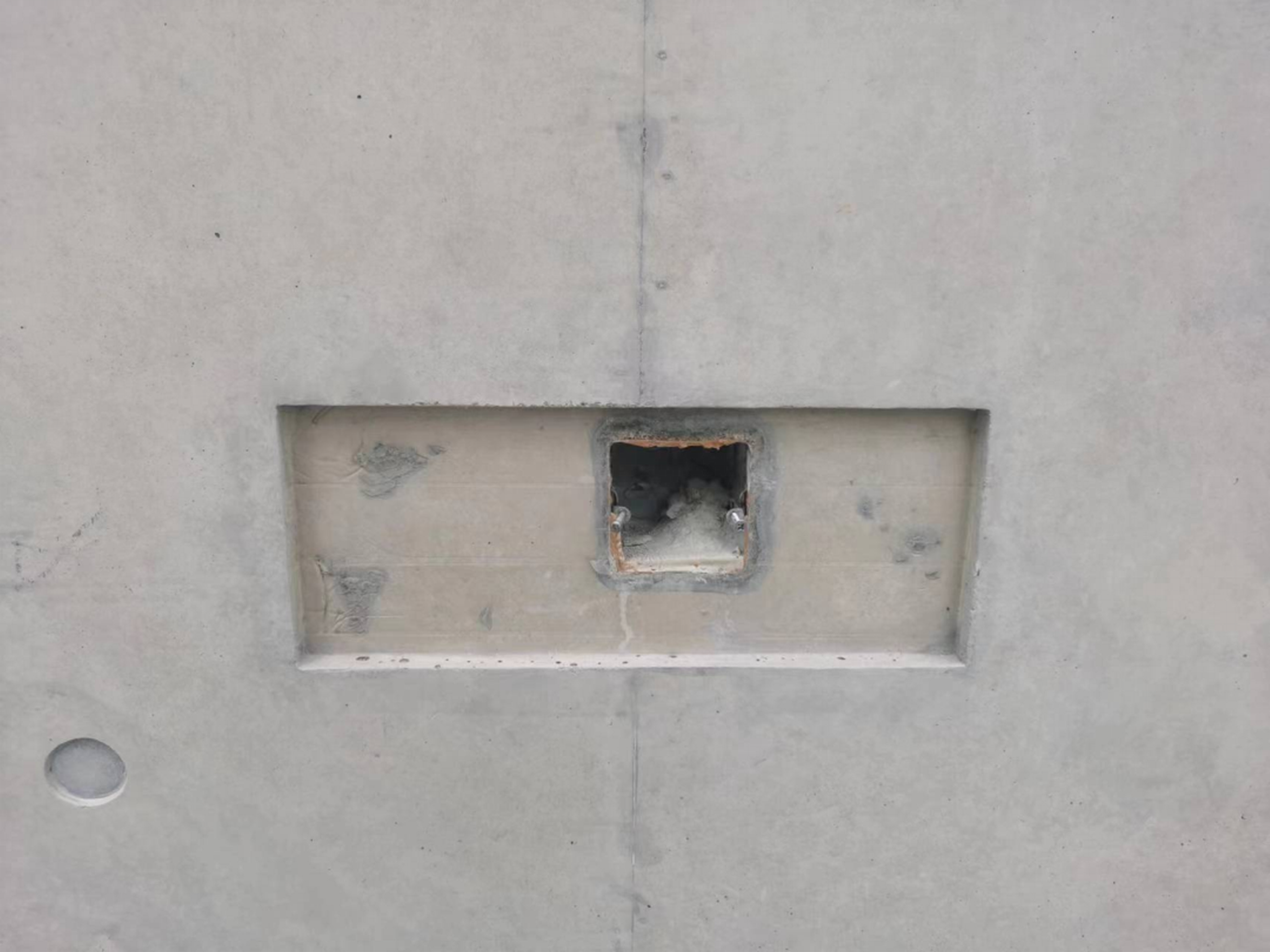

（4）机电预留预埋

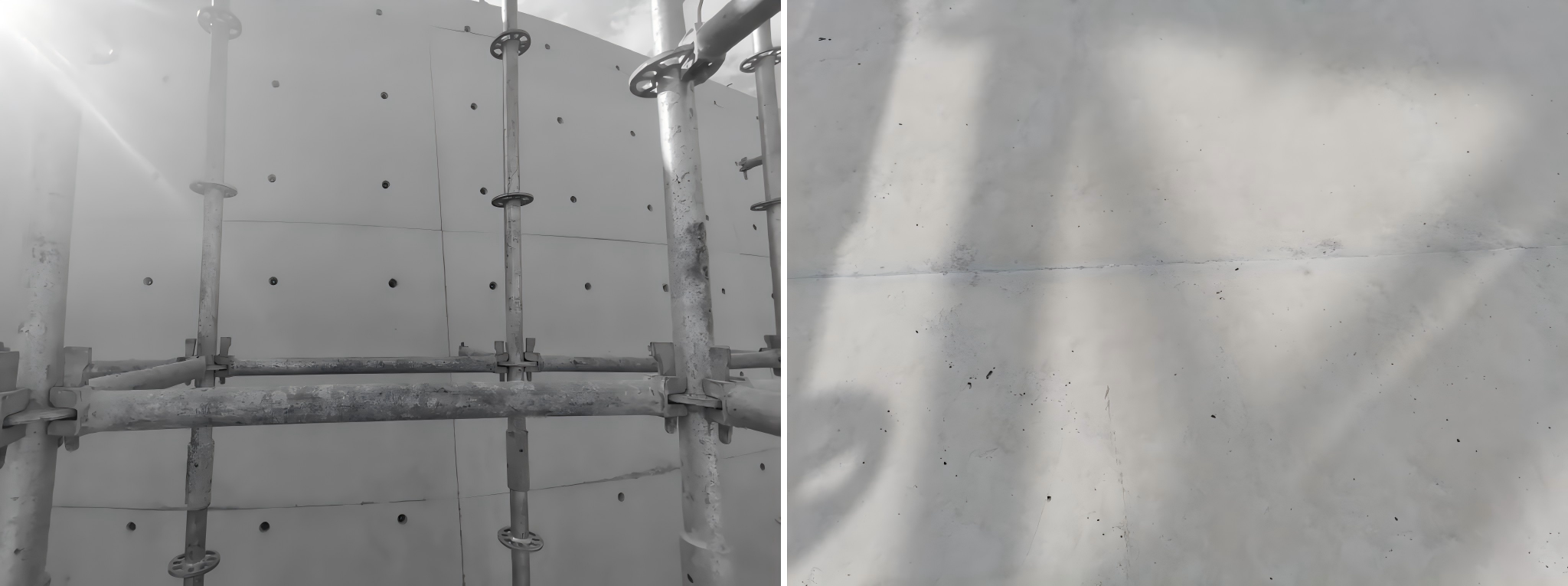

（5）禅缝处理

正面禅缝按设计要求采用竖向排版，背面因竖向弯弧半径小，改为横向禅缝排版。

▲禅缝处理

（6）锐角的完整性

（7）混凝土缓冲槽

（8）收口条

（9）混凝土换浆

▲弧形墙对接背楞

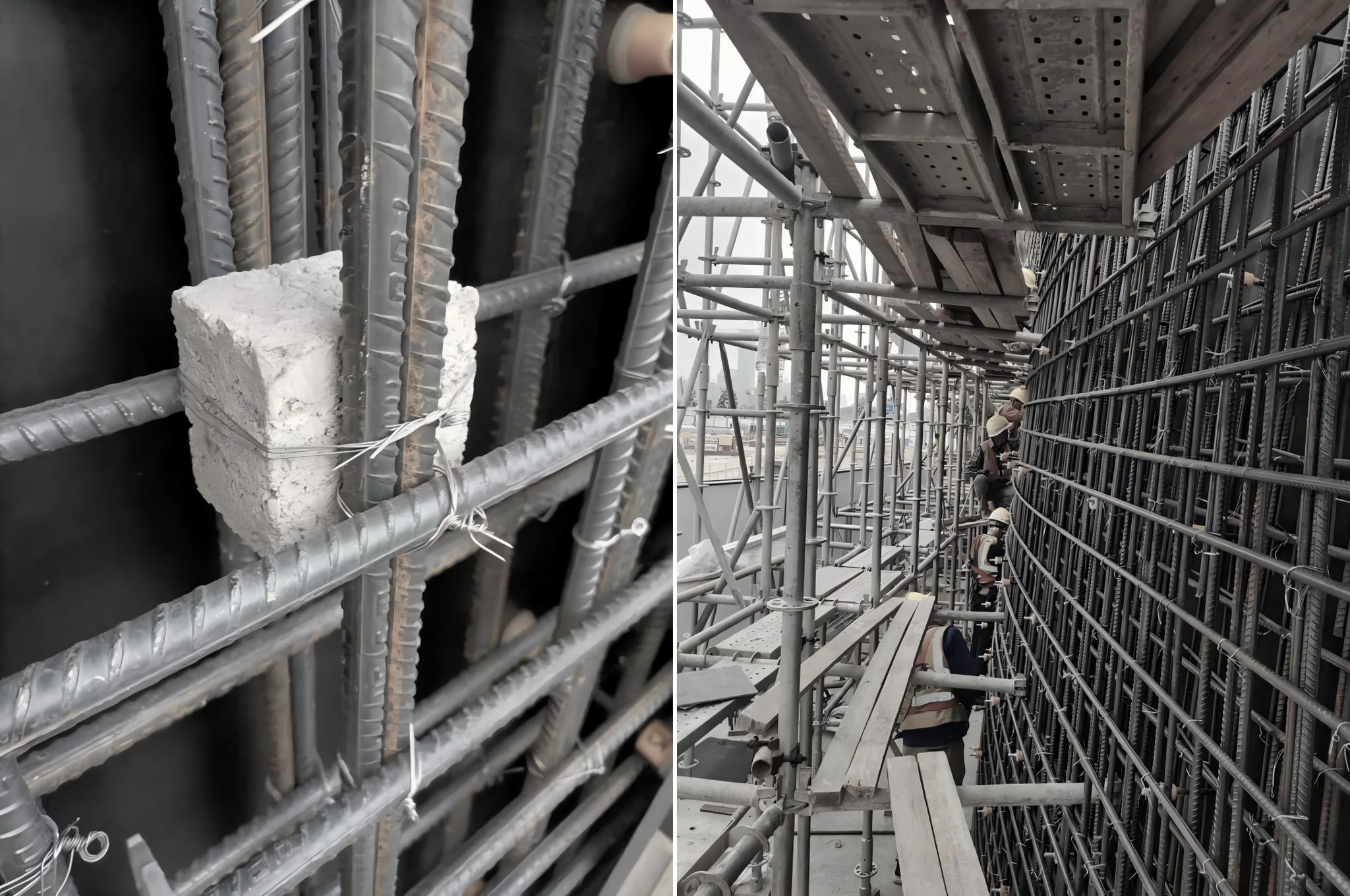

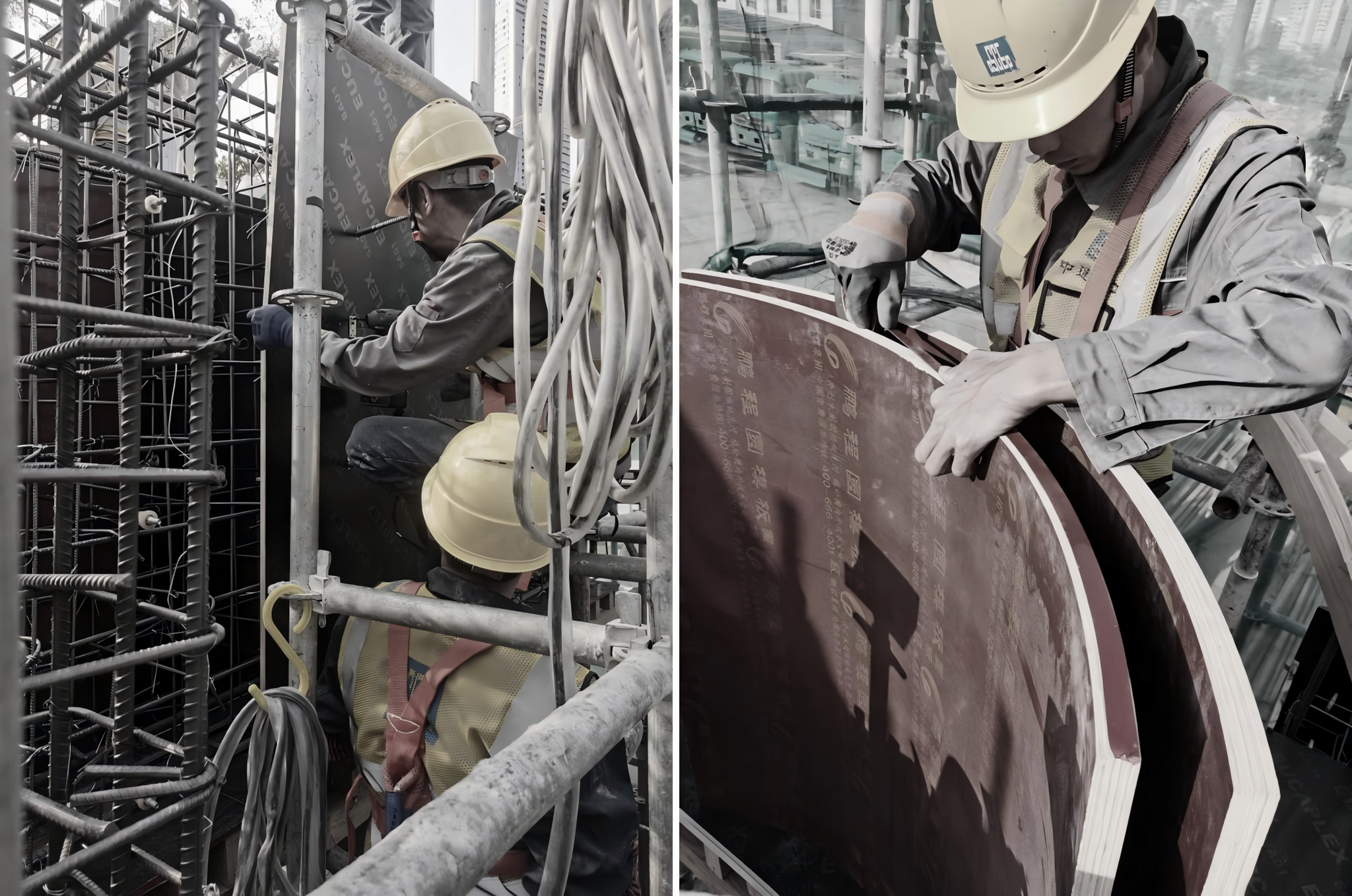

（11）钢筋绑扎

在钢筋间设置垫块，既能保障竖向钢筋间距合规，又可提升混凝土流动性。

摄云石样板为异形曲面结构，且墙体厚度不均，钢筋绑扎与曲面找型工作至关重要。

先完成单侧模板安装，通过Rhino（犀牛）深化确定螺杆长度，将螺杆装妥后作为钢筋绑扎附着点，依托螺杆长度定位钢筋形状并绑扎加固。

▲钢筋绑扎

1.5样板成品展示

▲样板成品效果

#02密肋梁样板施

密肋梁样板实施内容

针对深圳湾项目文化广场密肋梁样板施工工艺，验证清水混凝土模拟施工工艺的可行性，以及白色清水混凝土的性能、质量与观感；核验主体结构施工先后顺序与清水混凝土施工工艺的搭接流程、时间节点协同性，确定贴合实际的施工进度计划，模拟机电末端、幕墙预留预埋的工艺做法及效果。

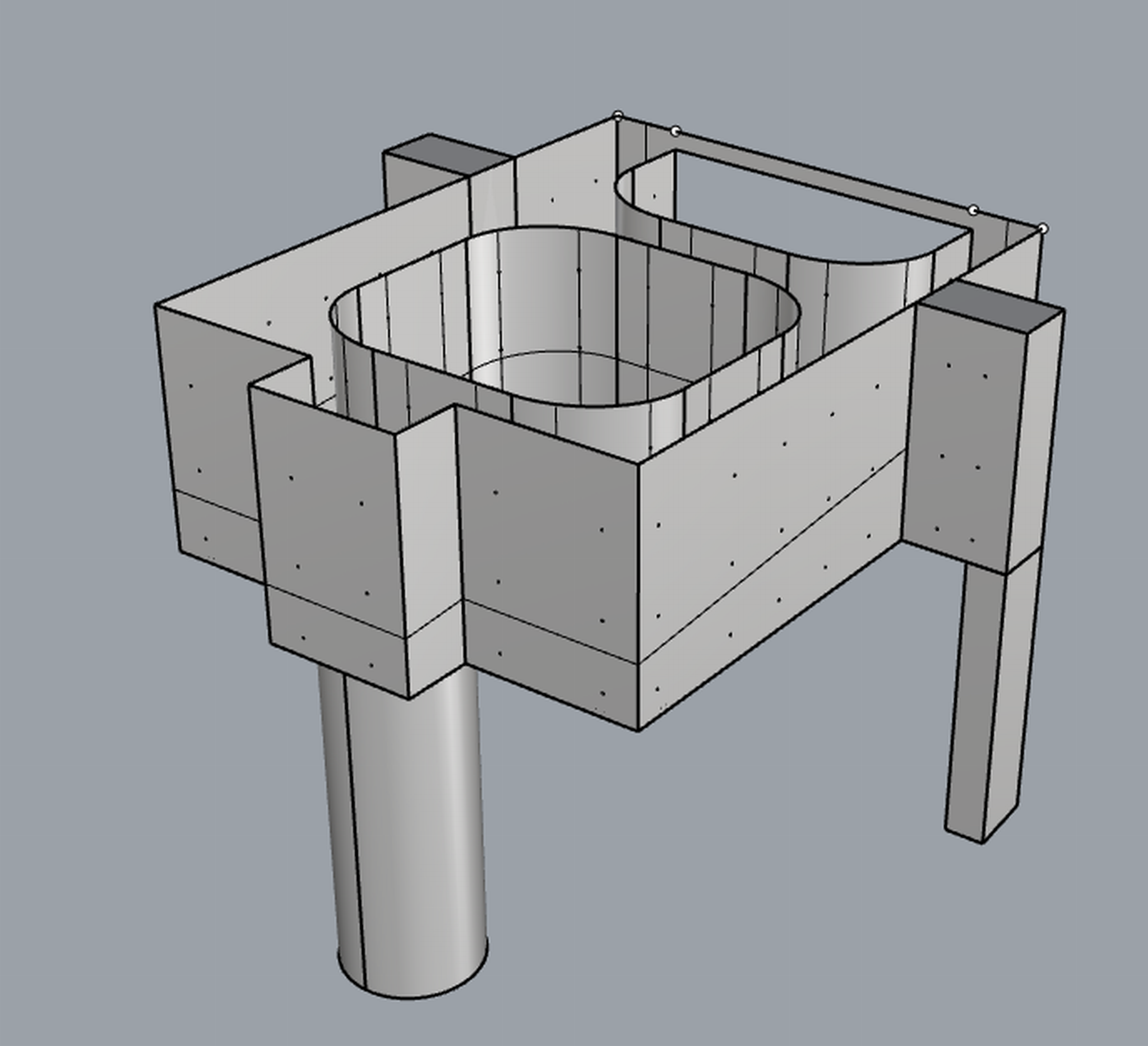

▲主体密肋梁模型

2.1密肋梁样板工序

▲密肋梁样板工序

2.2密肋梁样板深化

密肋梁样板实施内容：针对深圳湾项目文化广场密肋梁样板施工工艺，验证清水混凝土模拟施工工艺的可行性及白色清水混凝土的性能、质量与观感，核验主体结构施工顺序与清水混凝土施工工艺的搭接、时间节点协同配合度，确定贴合实际的施工进度计划，模拟机电末端、幕墙预留预埋的工艺做法及呈现效果。

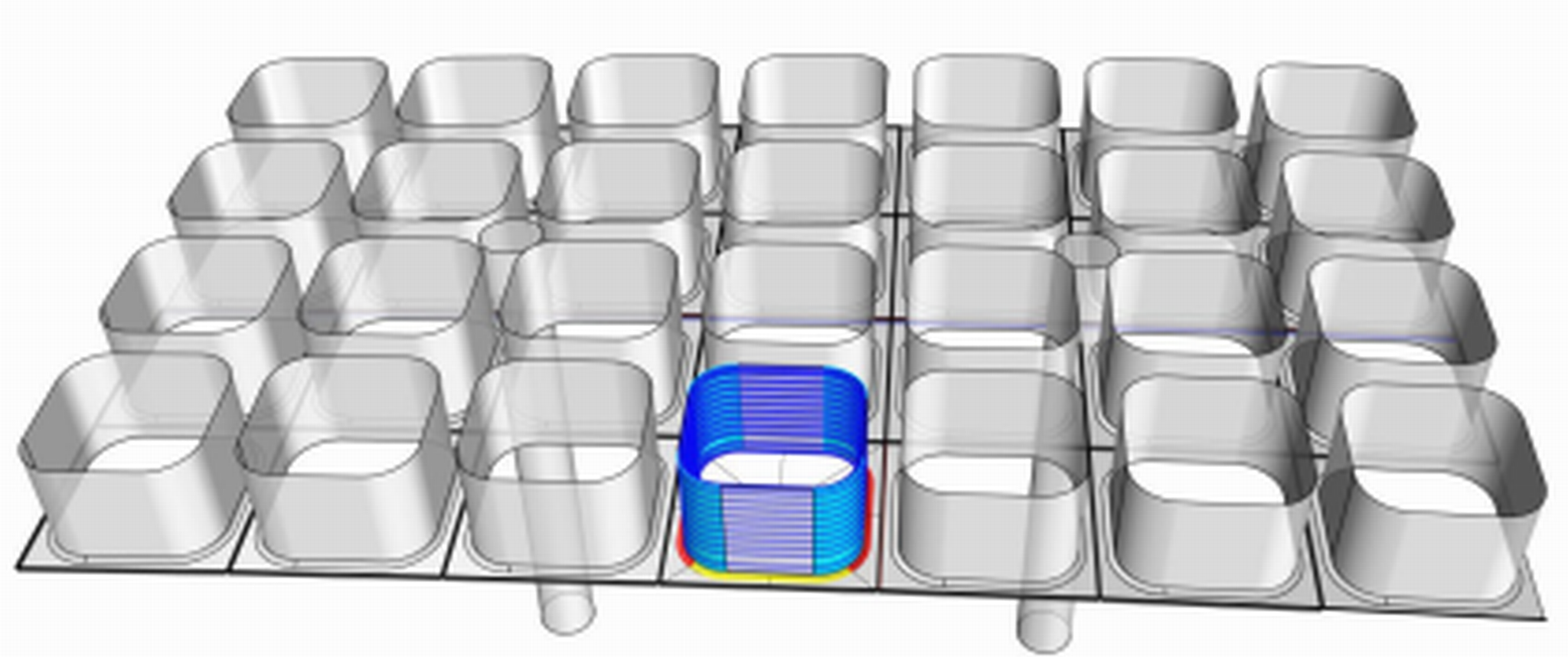

▲密肋梁样板三维模型

密肋梁样板属异形构件，样板定位与造型深化均采用Rhino（犀牛）软件完成。

密肋梁样板的梁底、侧梁及面板均采用17mm覆膜板，倒角面板采用21mm定制模板，确保倒角处弧度精准顺滑、无错台。梁底采用背楞板加木方结合的方式加固。

现场施工须严格依照深化设计图纸对应部位进行安装，避免出现构件造型偏差、现场无法安装等隐患。

▲密肋梁样板三维模型

2.3圆柱模板安装

▲圆柱模板安装

2.4密肋梁梁底模板安装

▲左 梁底背楞排版  右 梁底背楞装钉编号

▲左 梁底板深化排版  右 梁底板板边粘贴海绵胶条

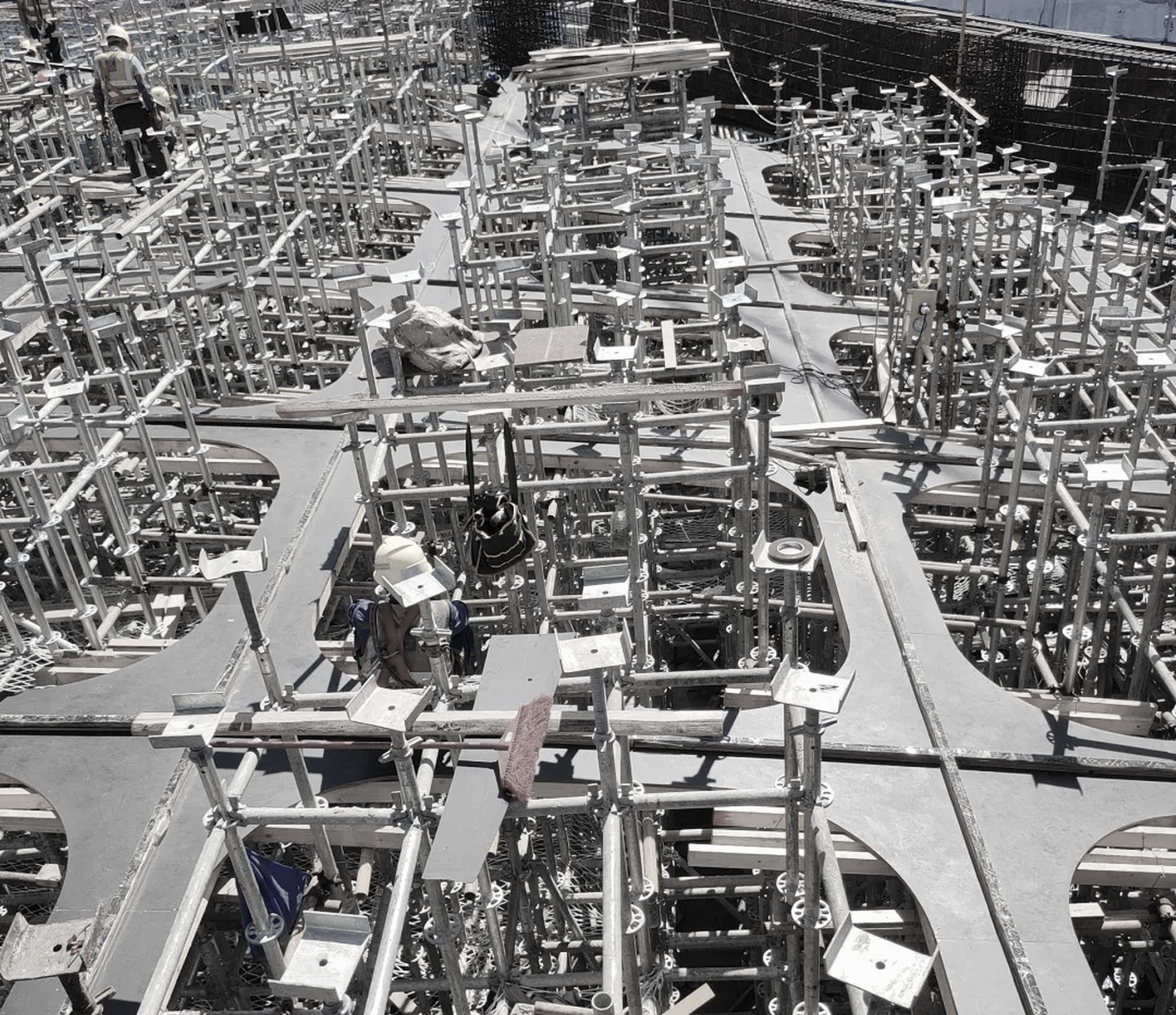

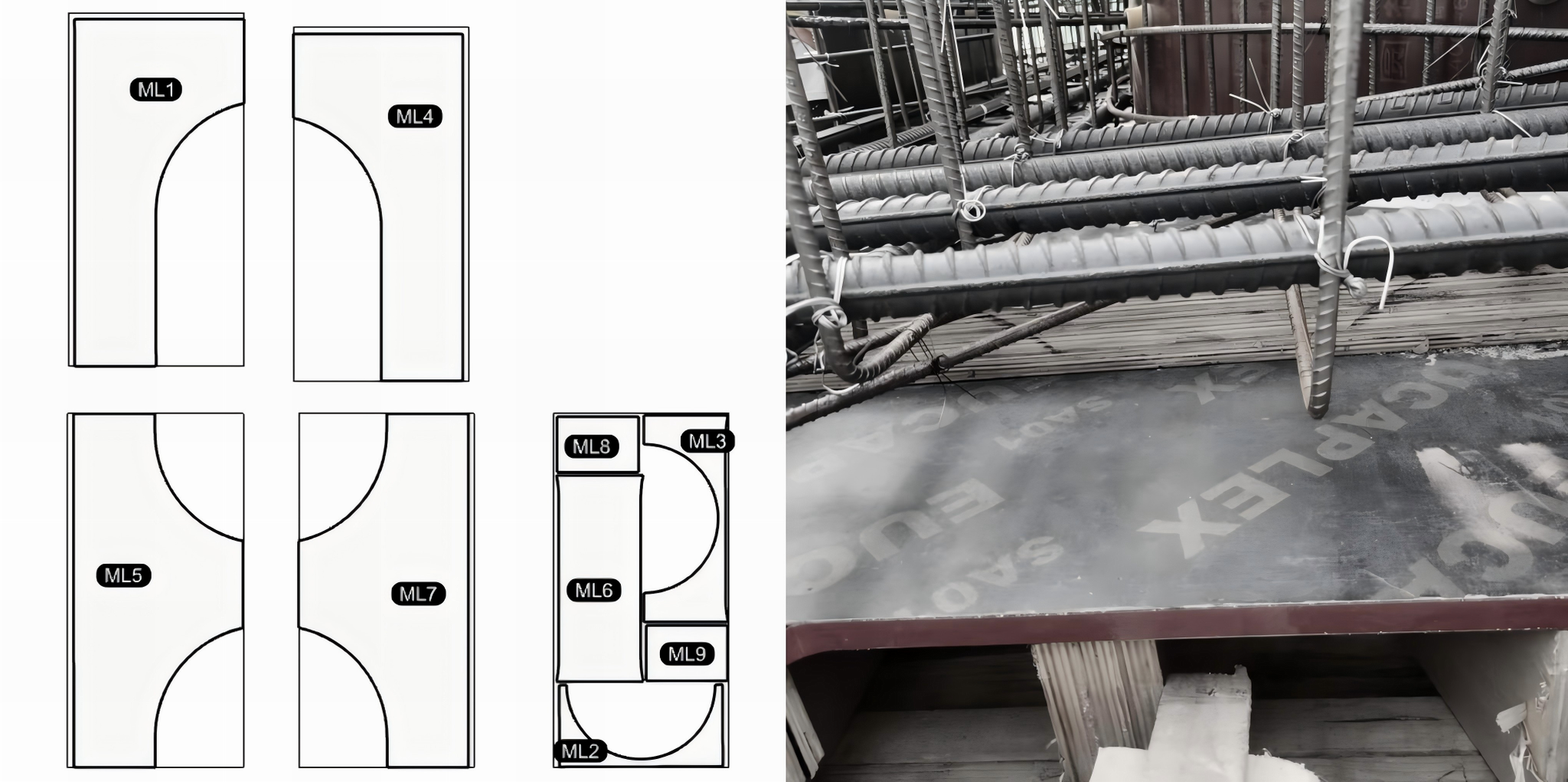

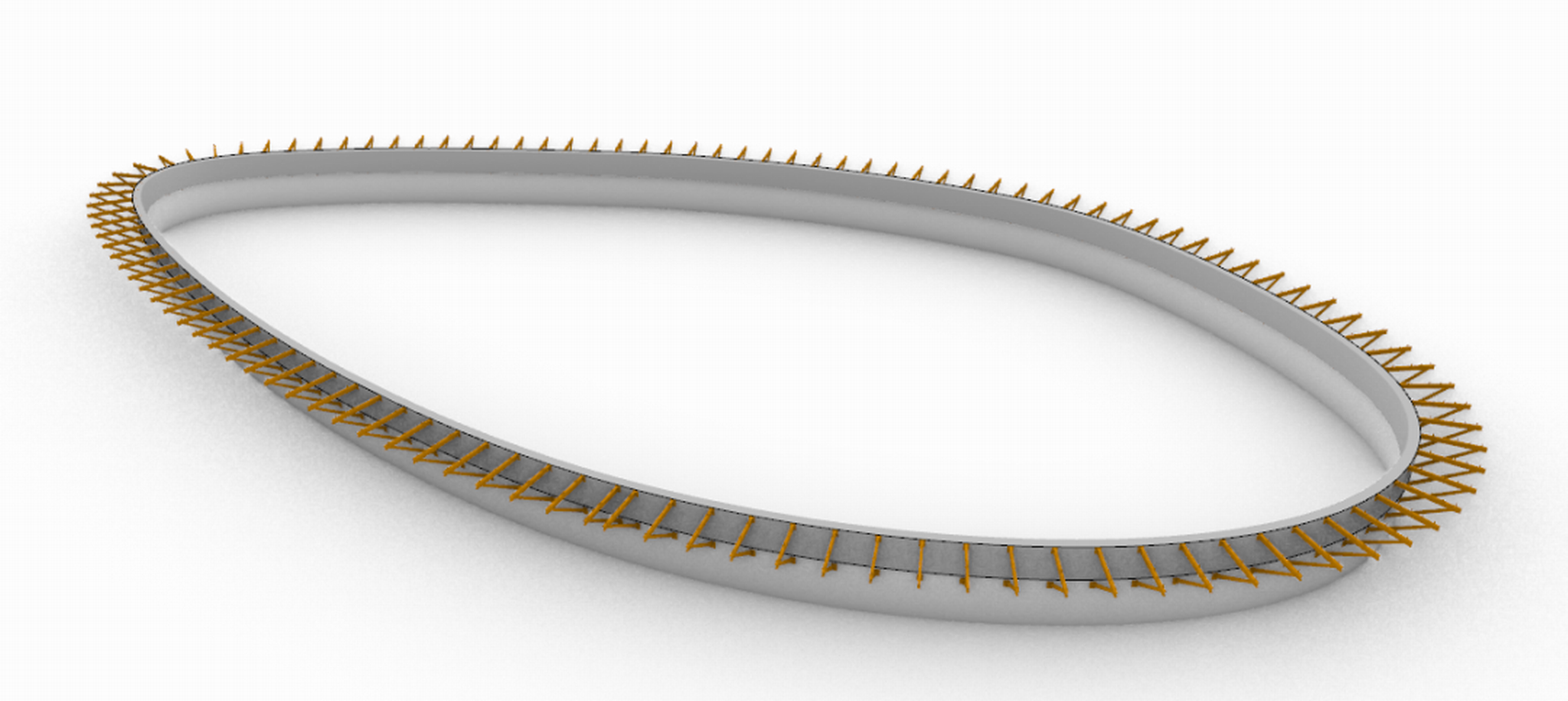

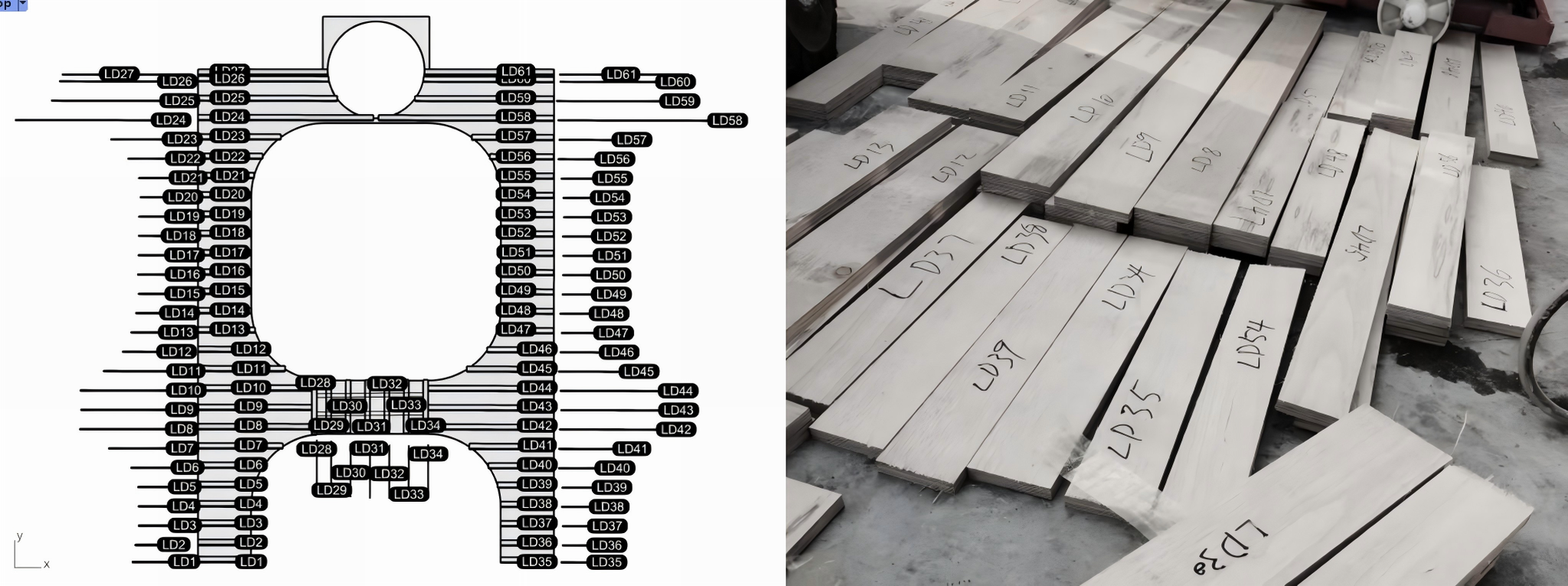

密肋梁样板各角标高如下：东南角2.351米，东北角2.916米，西南角2.516米，西北角2.918米。因梁底非规整斜面，难以用钢管、方木精准定位标高。为保障成品边缘顺滑平整，采用犀牛软件深化设计，以背楞找形定位梁底标高；梁底板找形背楞共计61块，每块型号不一，工人对背楞及梁底板编号，依序安装固定。模板拼接处粘贴高弹性海绵胶条，增强连接密封性，防止边缘失水、漏浆。

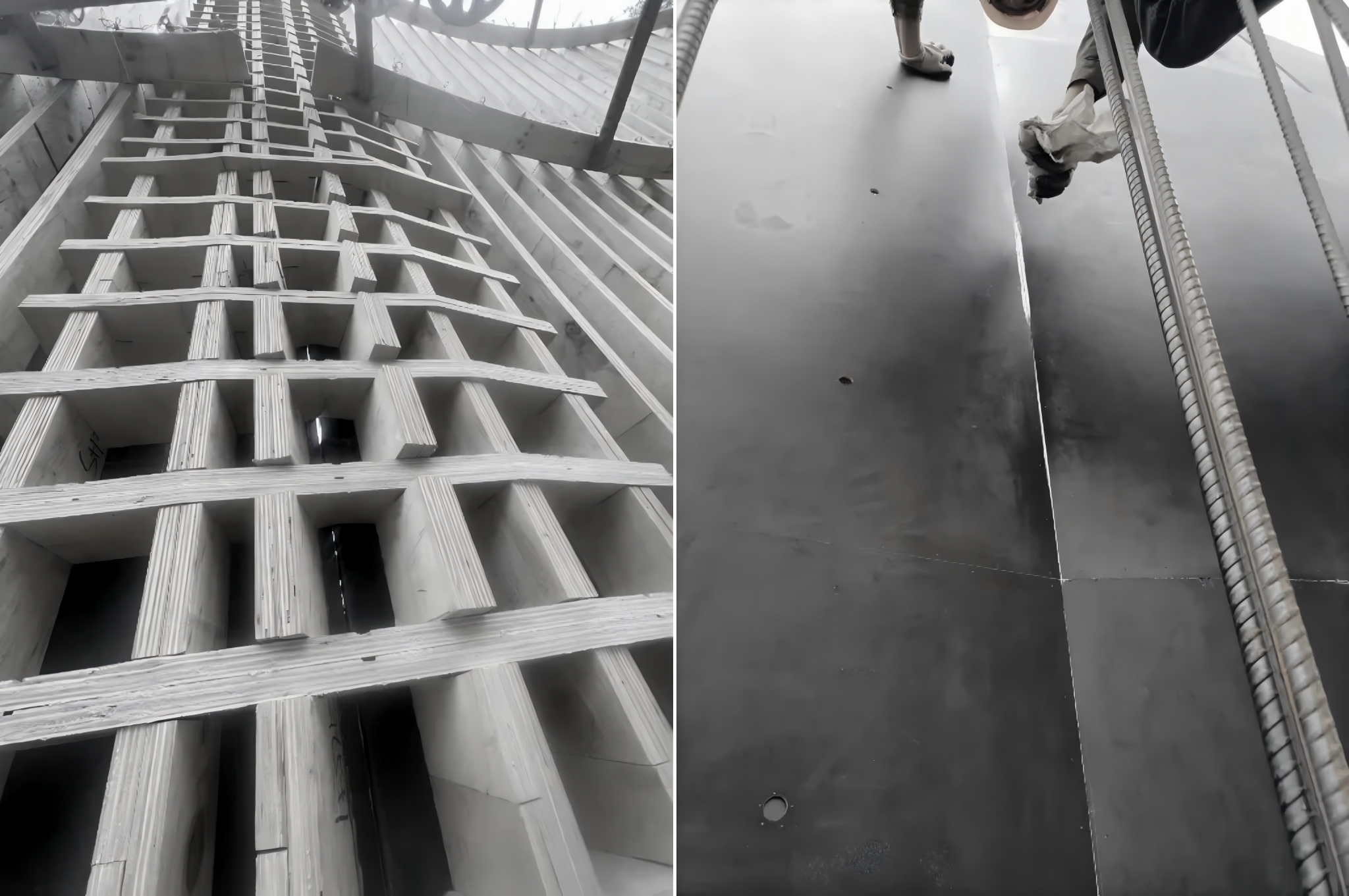

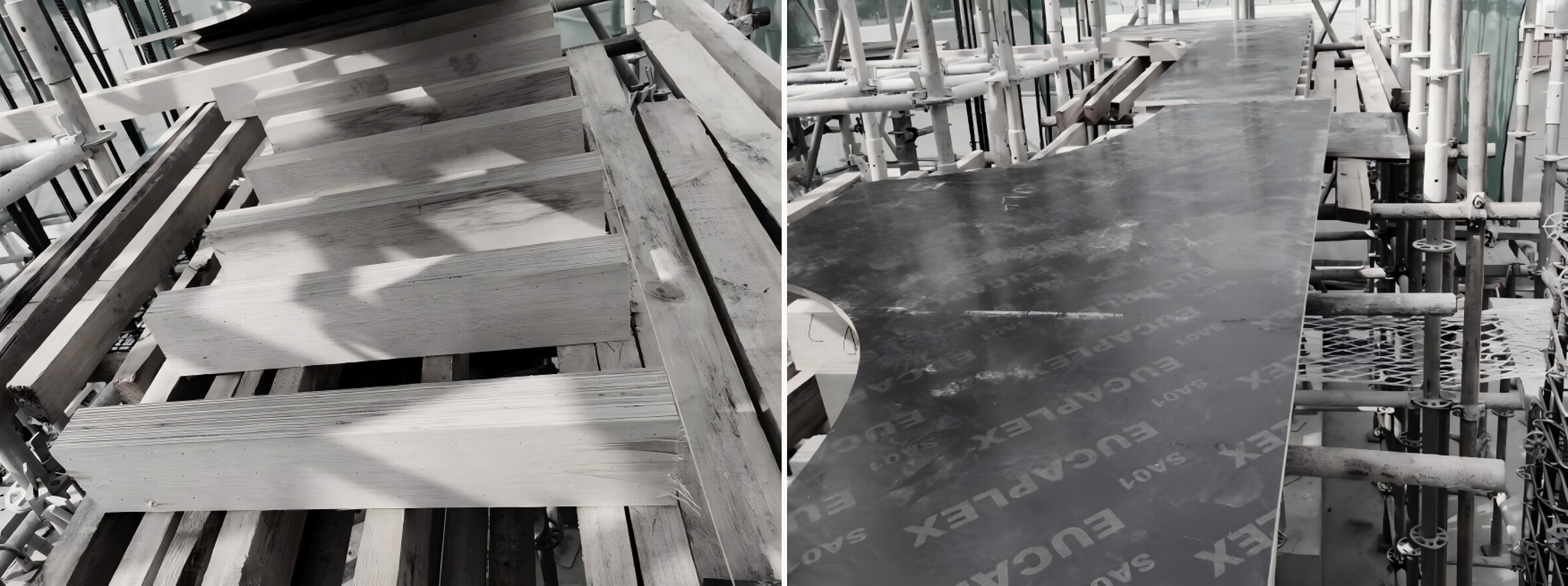

▲左 梁底背楞找形  右 梁底板铺设

2.5密肋梁梁侧模模板安装

▲左 梁侧模背楞排版  右 梁侧模背楞安装

▲左 粘贴海绵胶条  右 梁侧模安装

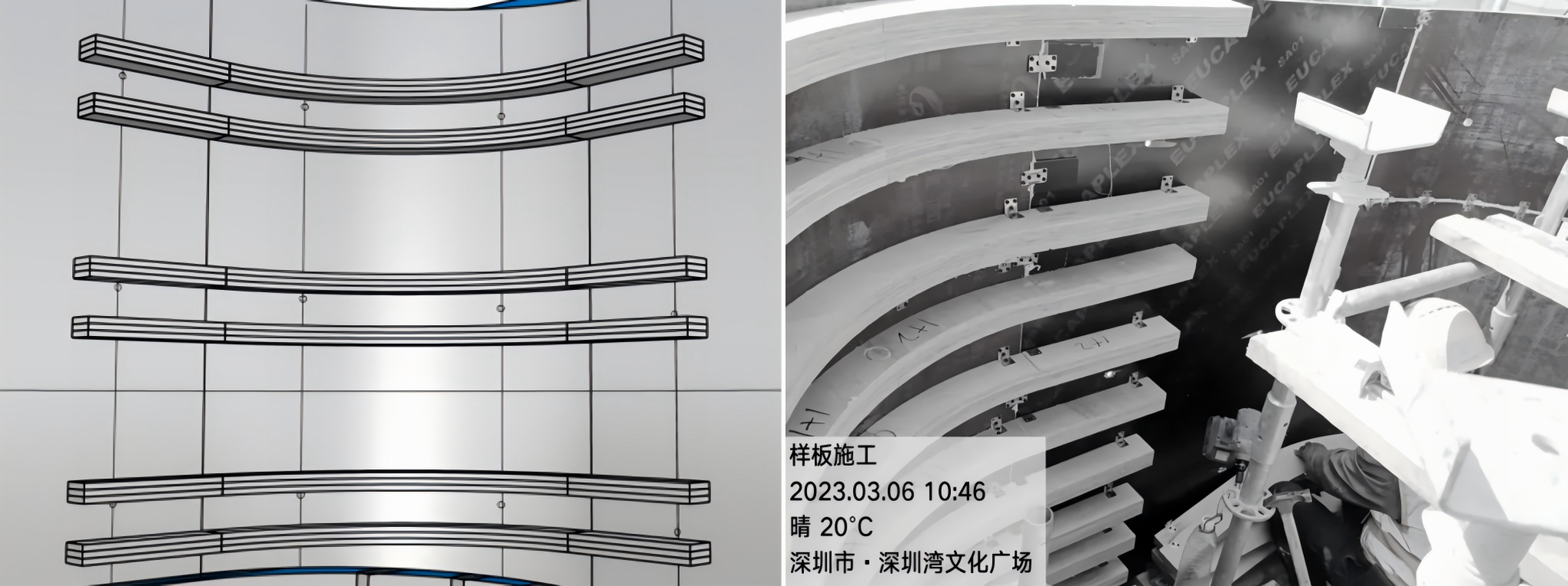

▲左密肋梁加固  右 密肋梁加固节点

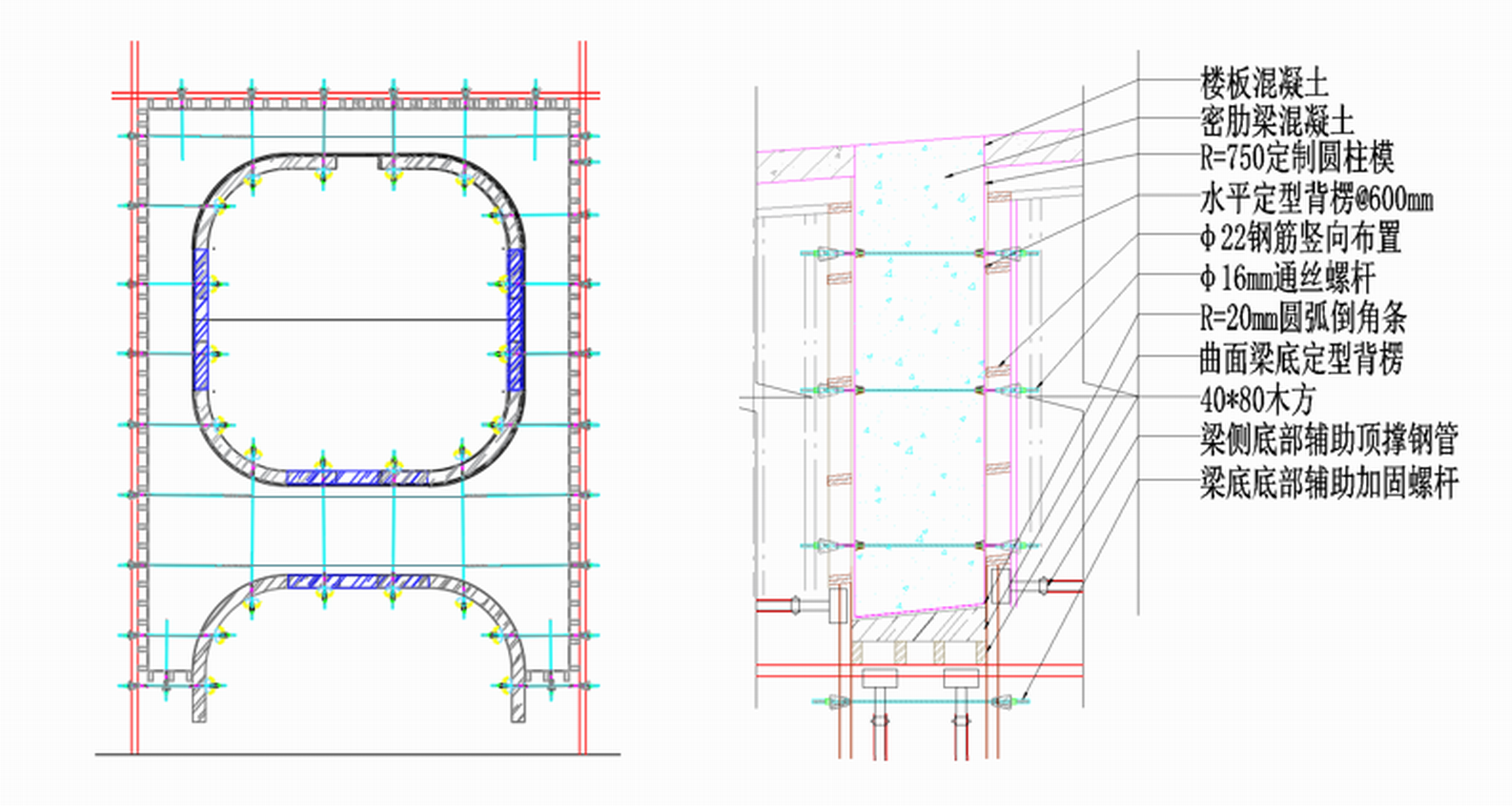

密肋梁梁侧模板采用内径1500mm，厚度为21mm厚的定制倒角模板，使用犀牛软件进行深化出背楞进行加固（背楞安装时避开螺栓孔眼）安装完成后根据构建曲面平顺方向，对影响衬板平顺背楞进行切割打磨。模板拼接处使用高弹性海绵胶条进行粘贴，加强模板之间连接性，防止模板边缘失水和漏浆。

▲密肋梁侧定制圆弧倒角模板

2.6预留预埋安装

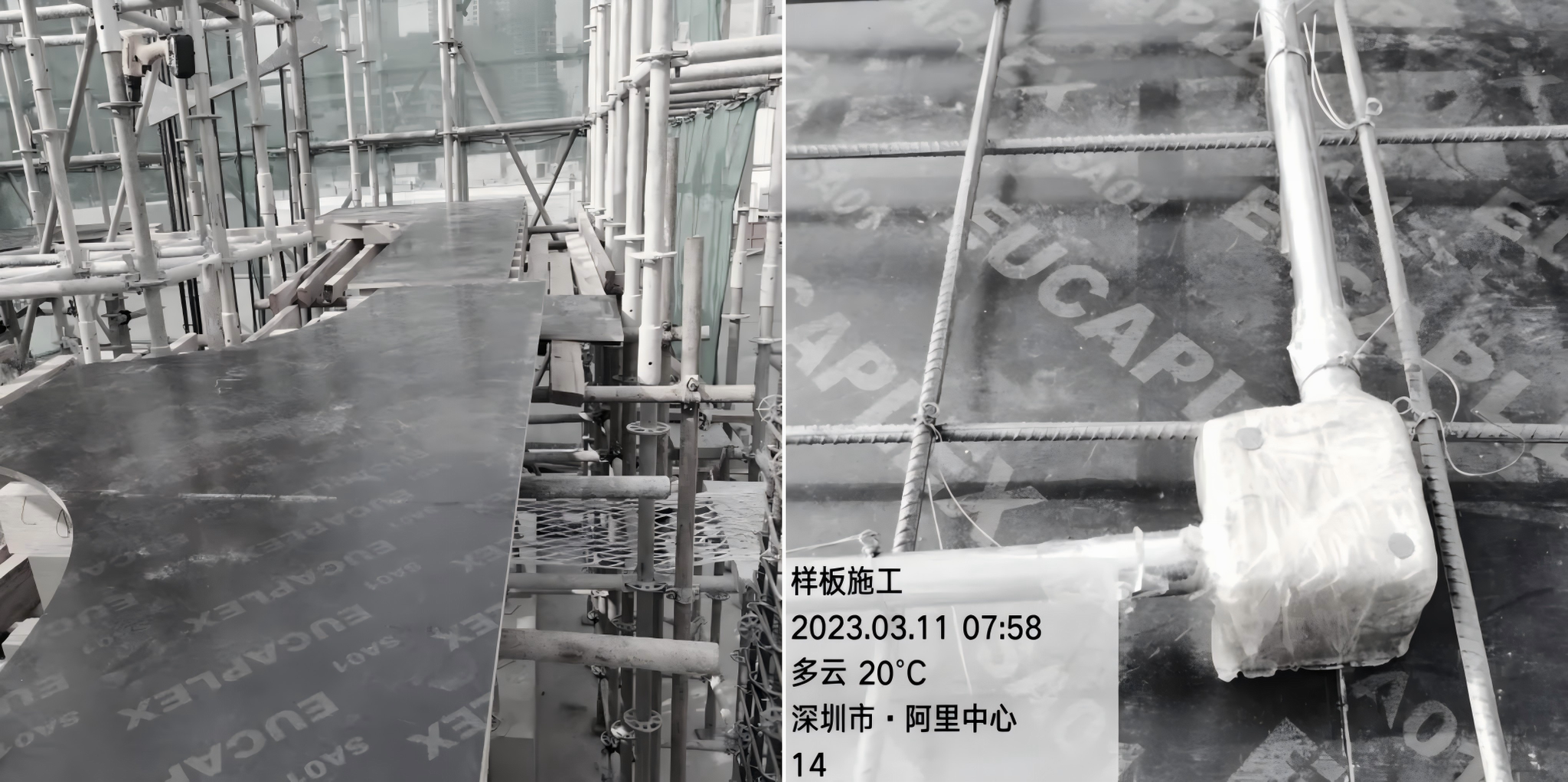

▲左 轨道预留预埋  右 86线盒预留预埋安装

依据图纸尺寸要求开展轨道模板的拼装与预埋作业。轨道预埋标准为宽4.5cm、高5cm，为便于混凝土浇筑完成后拆除，将轨道模板改为梯形，上口宽4.5cm、下口宽5cm。用胶带均匀包裹预埋模板，以利后续拆除。

2.7施工亮点分享

（1）阳角处理

密肋梁的梁底板与梁侧板均为弧形，阳角硬拼易造成拼接不密实，拆模后会出现漏浆、失水缺陷。采用定制倒角条可规避此类问题，美化结构成型外观。

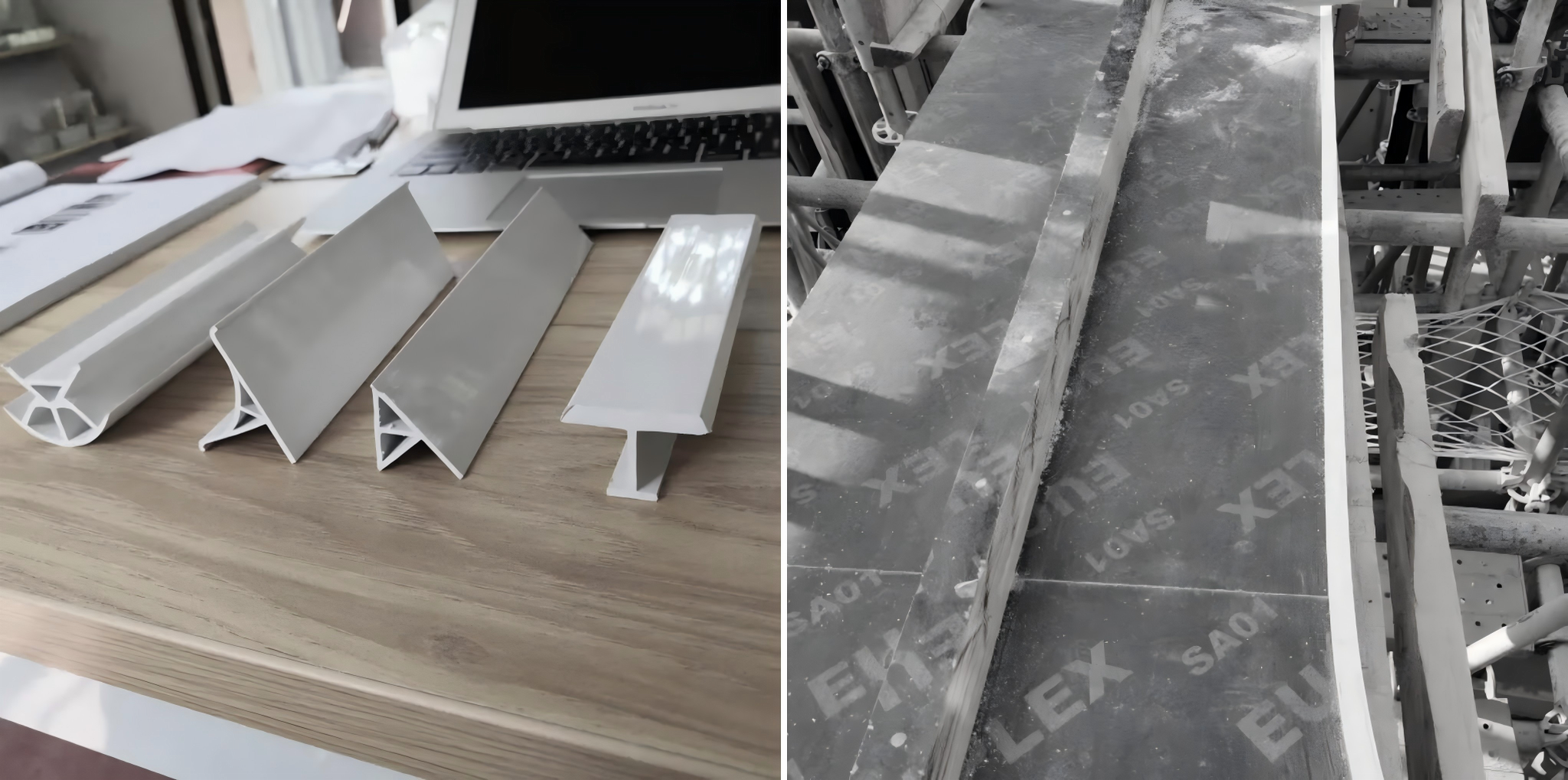

▲阳角圆弧倒角条

（2）模板拼缝处理

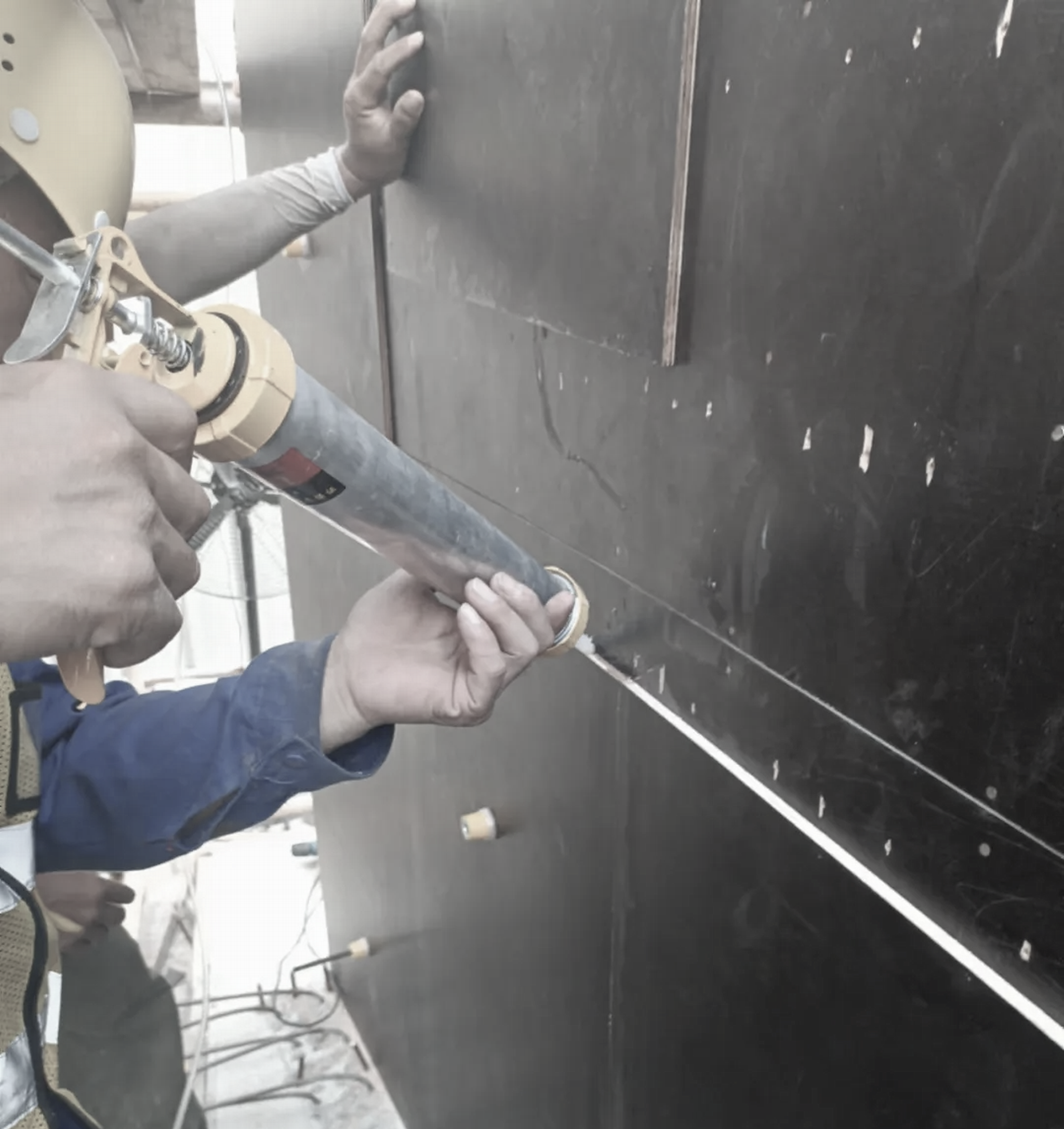

模板拼缝处采用结构胶封堵，避免漏浆失水；打胶时同步用抹布清理余胶。

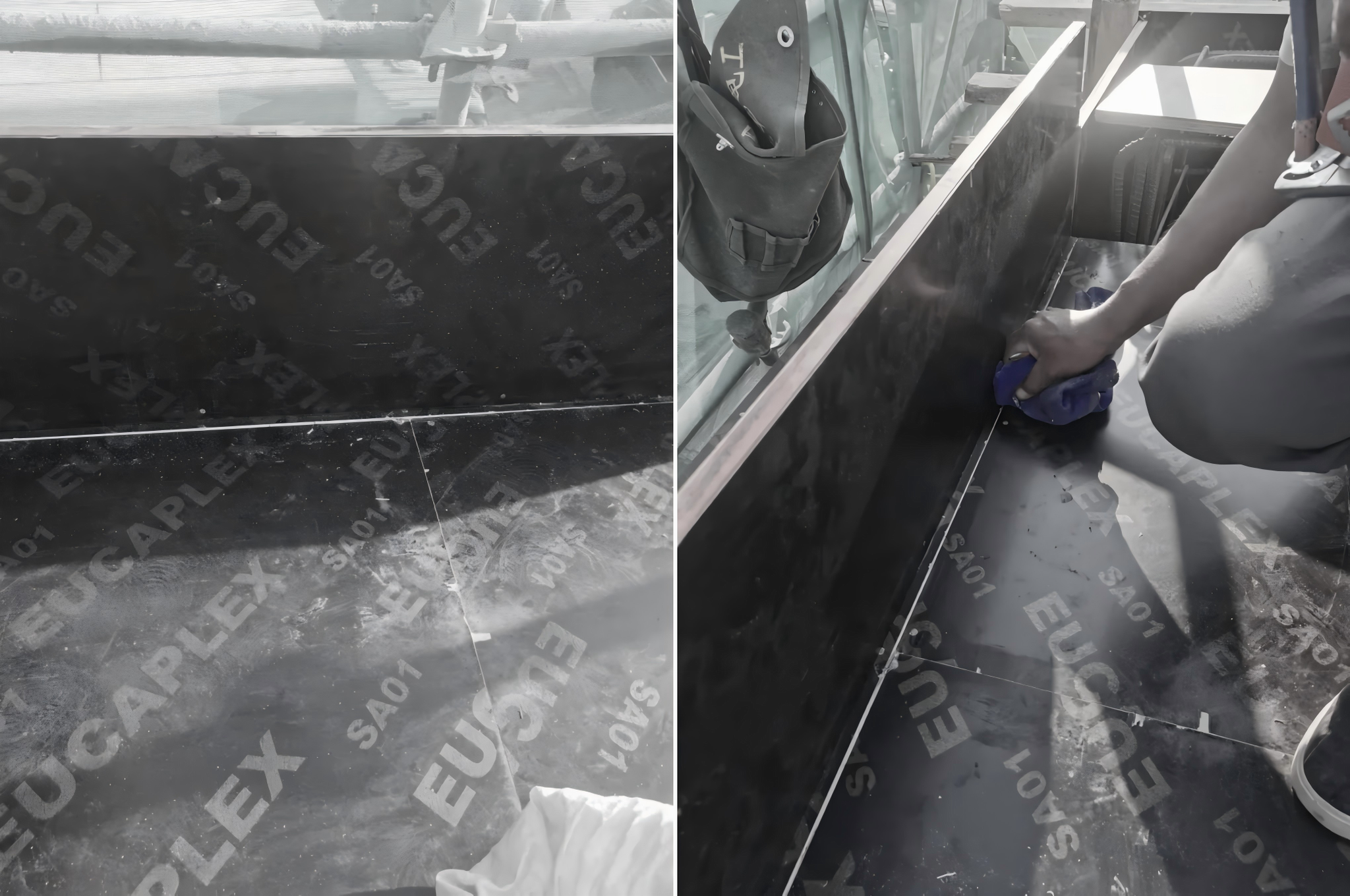

▲模板拼缝处打胶

（3）轨道预留预埋

依据样板施工图划定轨道安装位置，采用同尺寸梯形木质板（上下口宽度差5mm）予以固定安装。

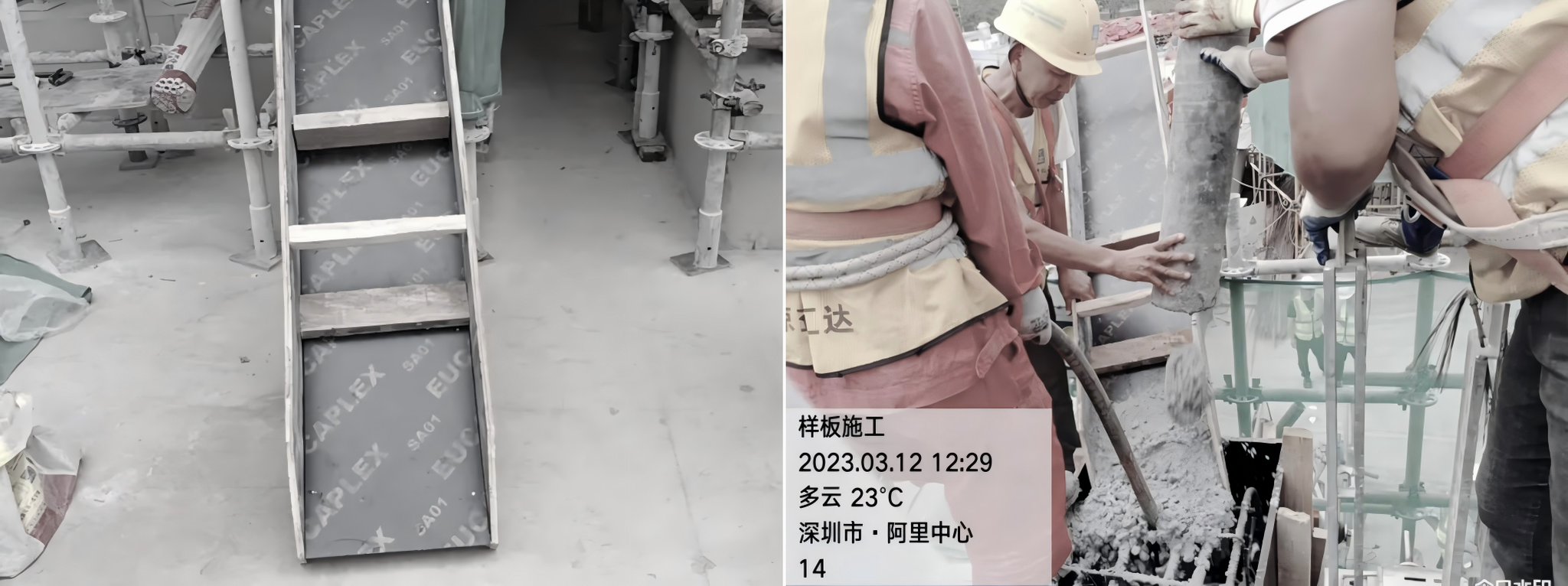

▲轨道预留预埋

（4）混凝土缓冲槽

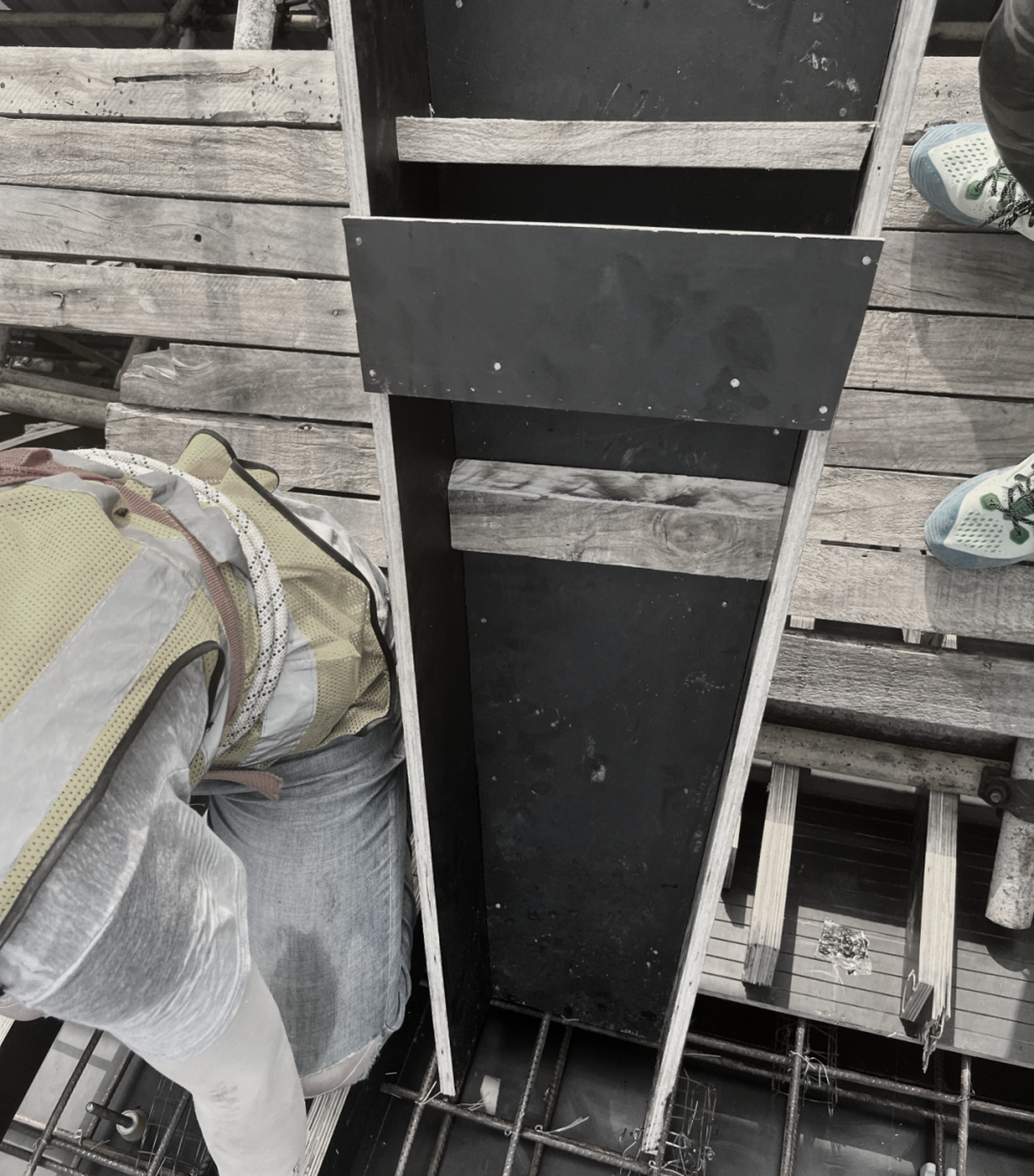

若混凝土冲击力过大，易引发骨料分离，导致墙体底部出现蜂窝麻面、失水烂根问题；同时砂浆会肆意飞溅，污染其他部位。因此浇筑时需在每个下料点设置缓冲流槽，避免混凝土直接入模损伤模板。

▲混凝土缓冲槽

2.8样板成品展示

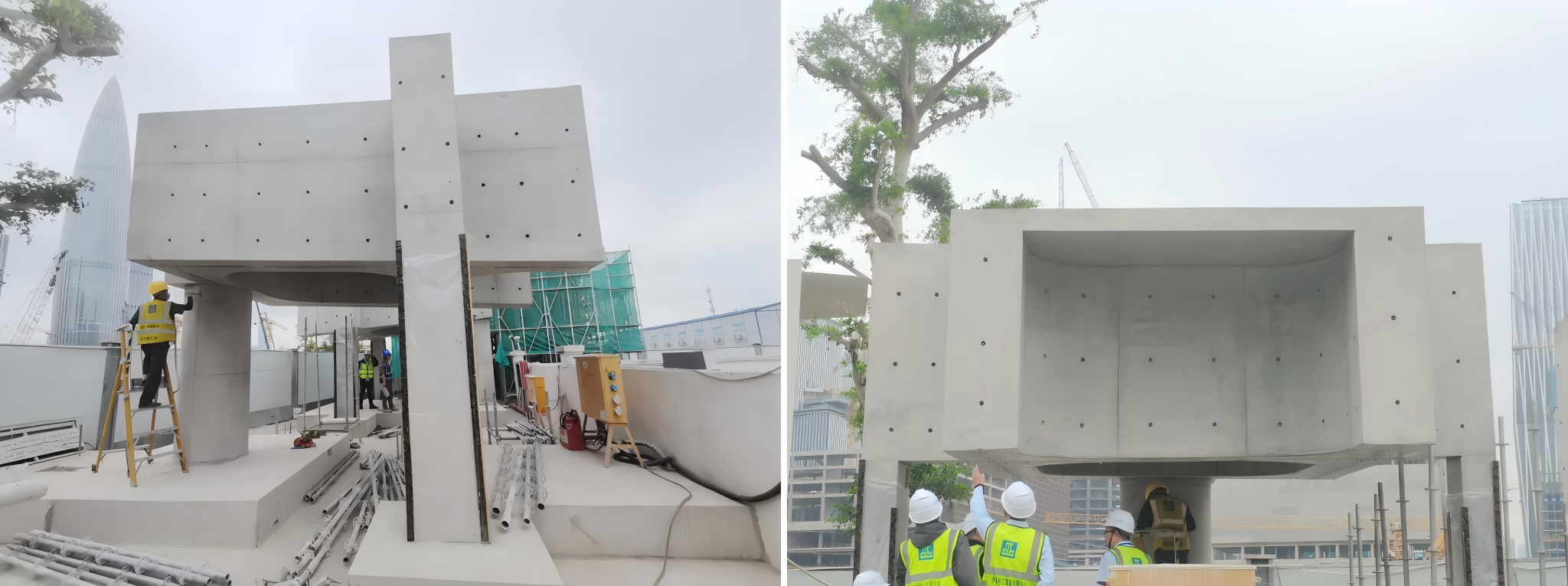

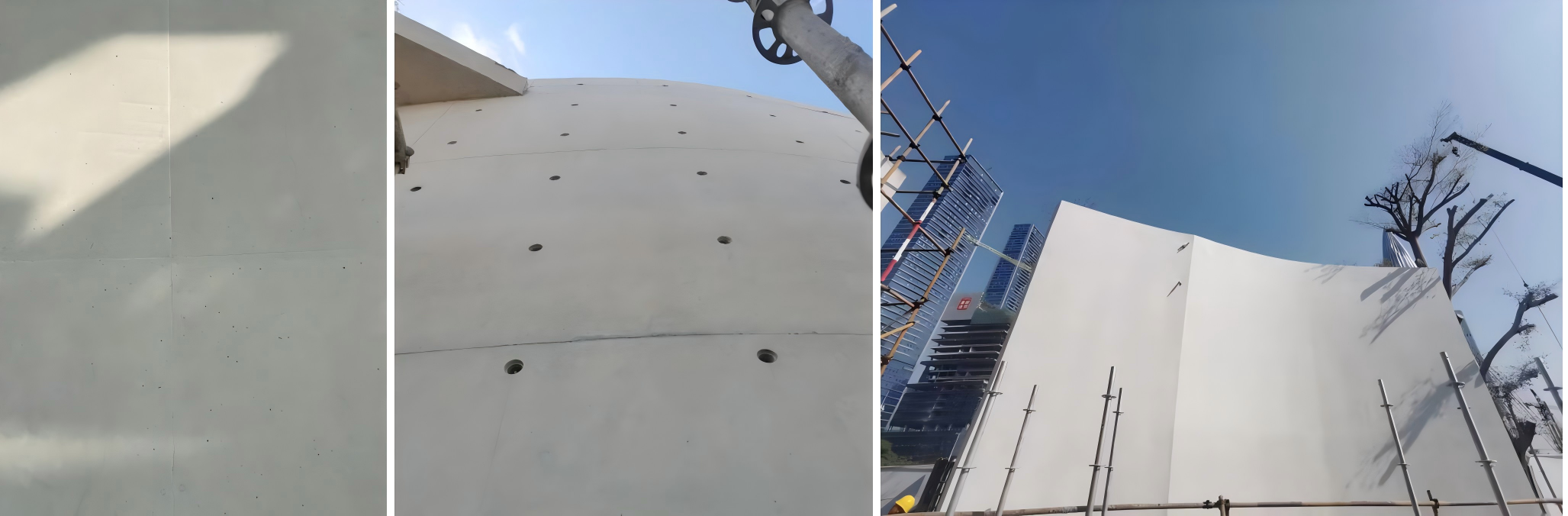

▲拆模即刻效果

▲保护剂施工完成

二、摄云石工程概况

#01摄云石概况

摄云石为双层壳体，外壳结构形式为混凝土空间带肋壳。四层以下为结构外倾段，部分壳体内嵌型钢；四层以上为结构内倾段。壳体外表面有结构反肋，用于埋设幕墙埋件。

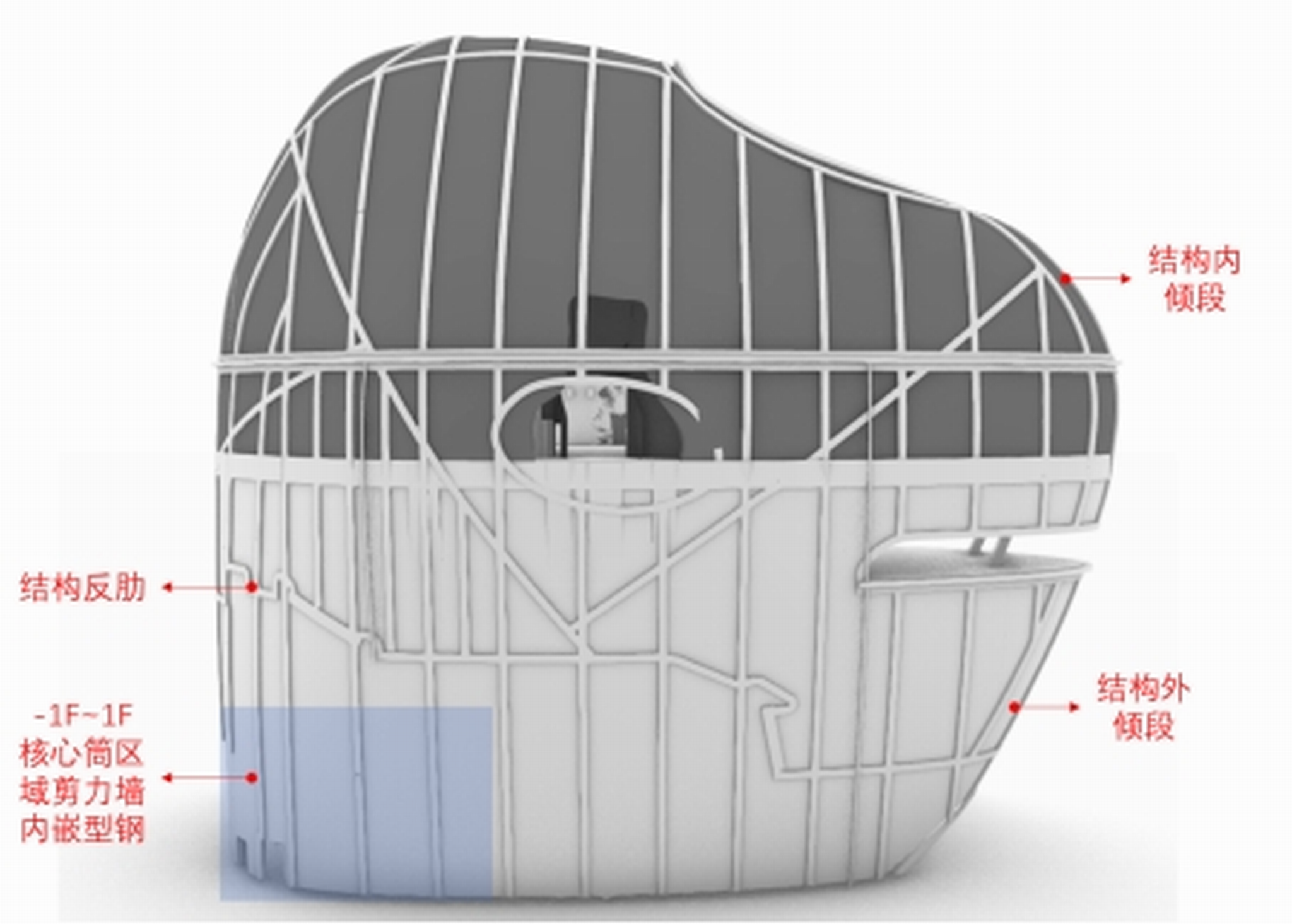

▲摄云石外壳结构模型图

▲摄云石结构模型图

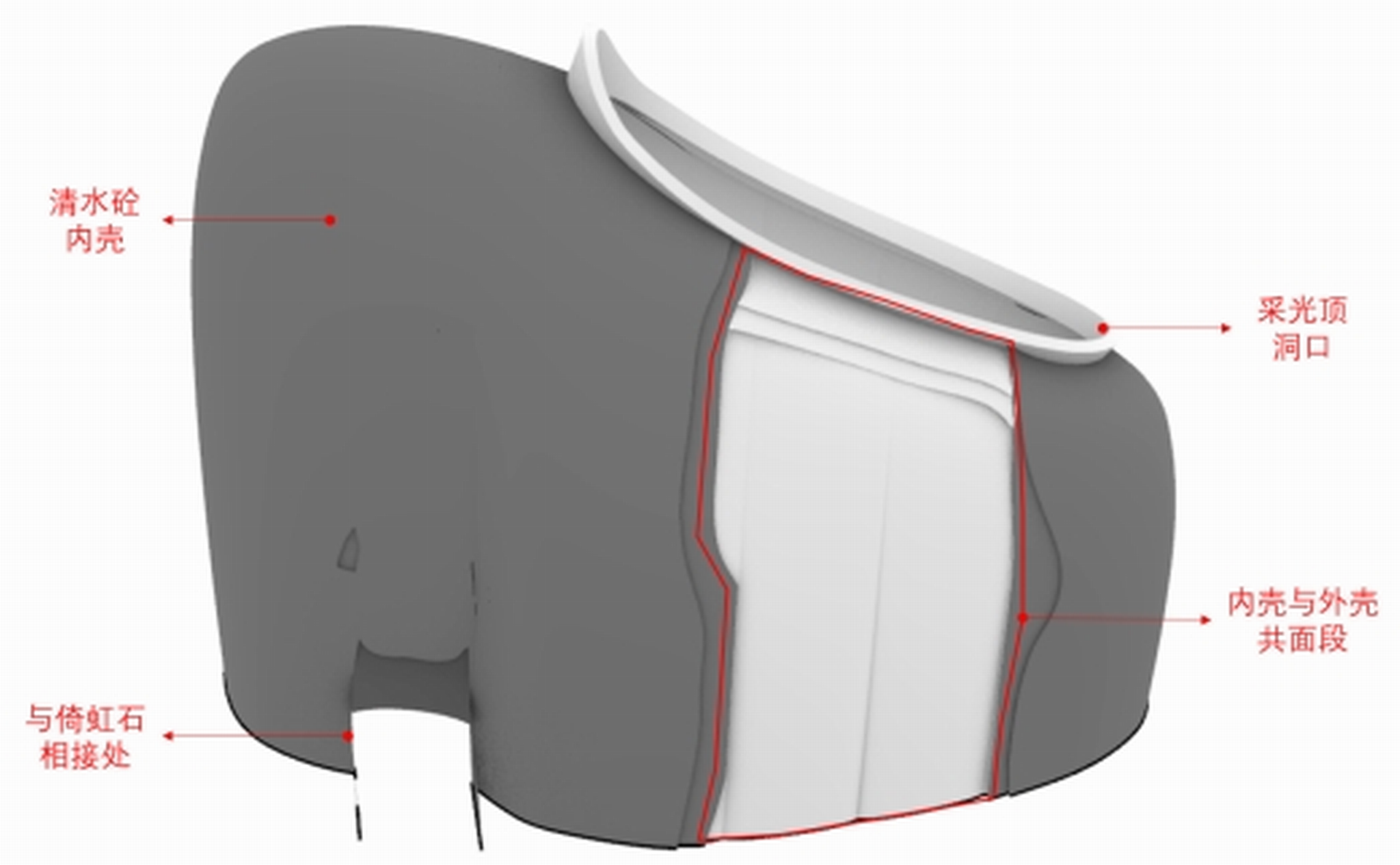

四层（21.1m）以上内壳结构为一级清水混凝土结构。内壳在东西两侧与外壳有一段共面，四层内壳结构在屋面设有采光顶洞口。

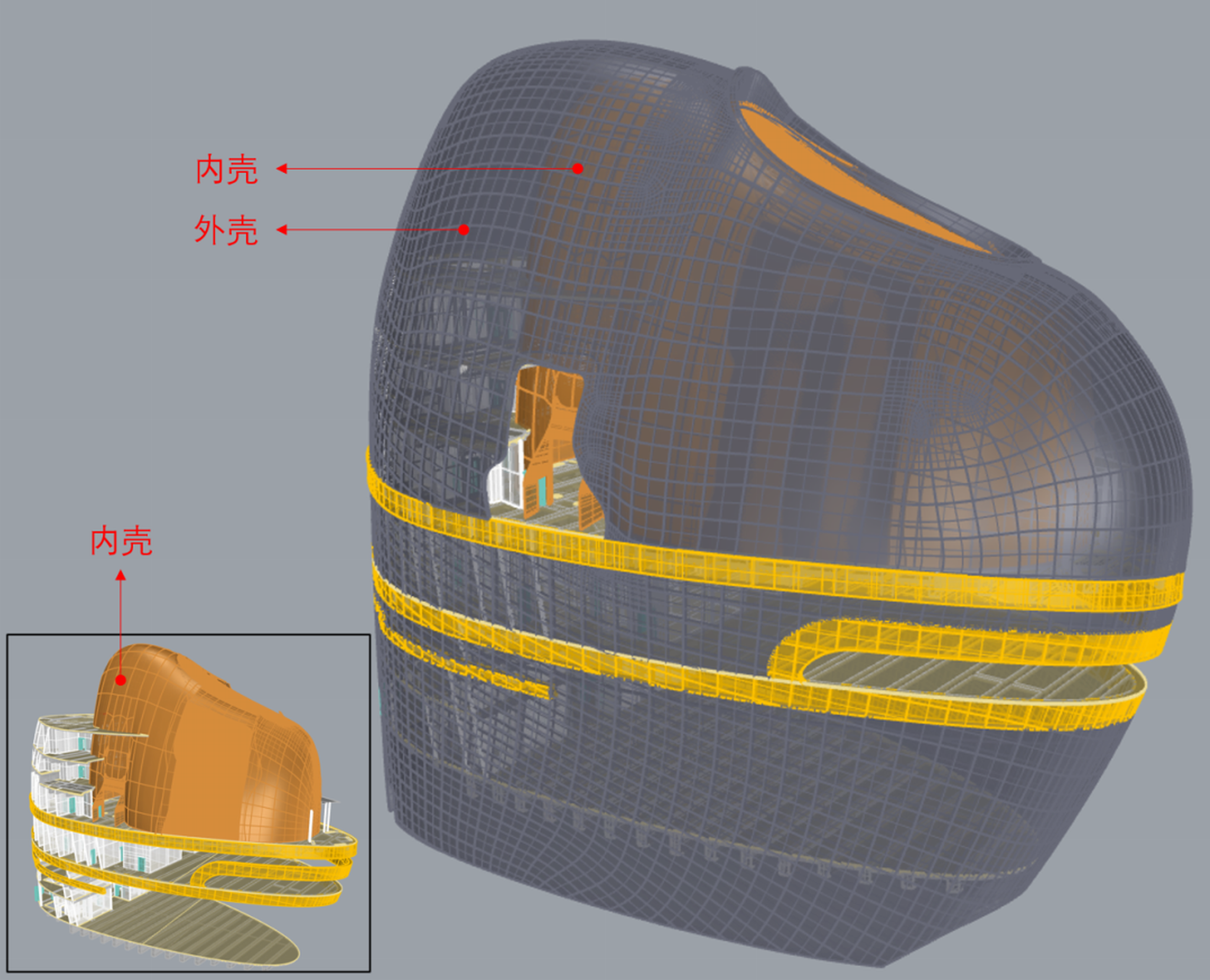

▲摄云石内壳结构模型图

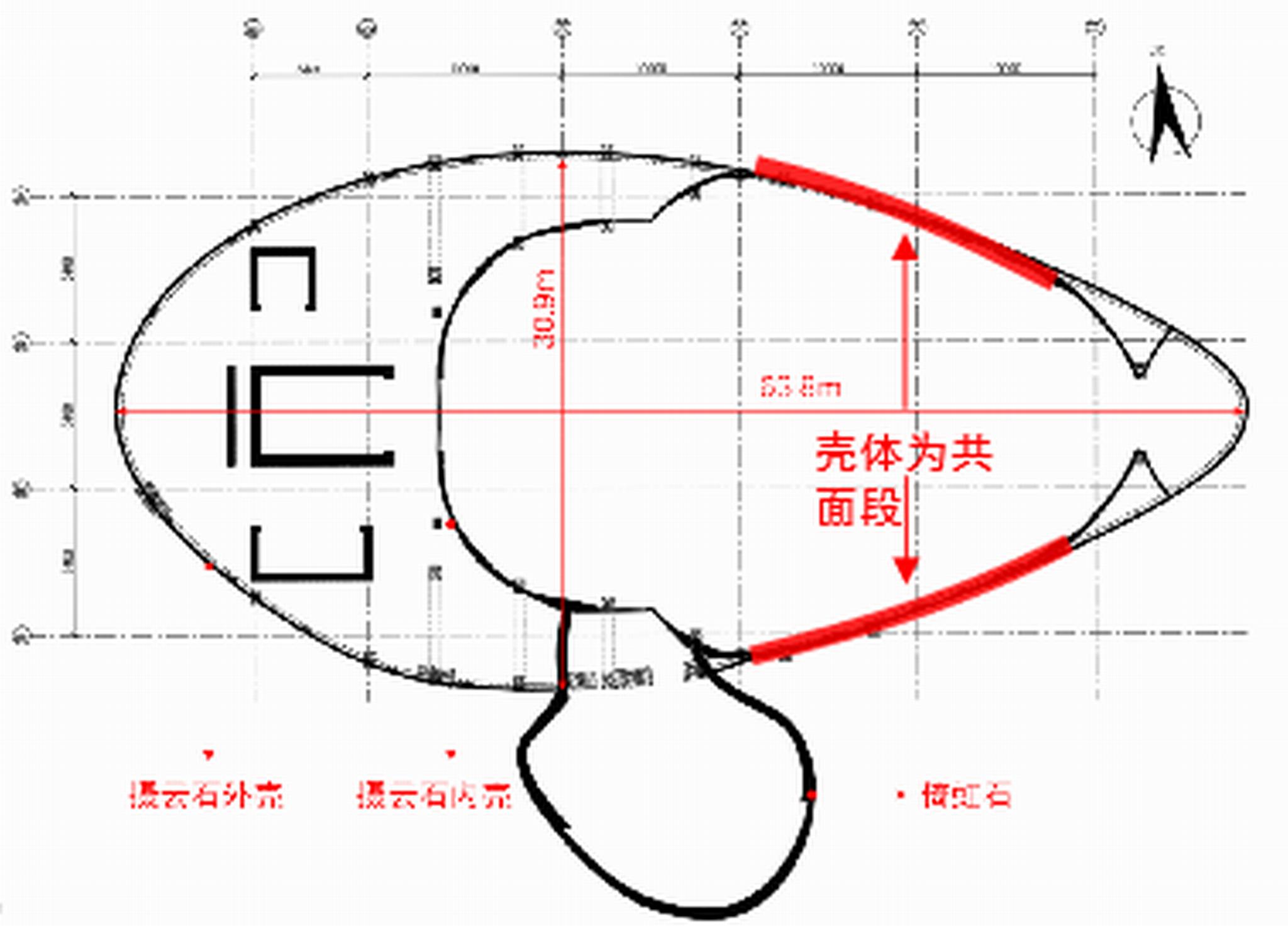

▲摄云石平面图

#02工艺总结

2.1异形曲面内倾壳体外脚手架工艺介绍

摄云石四层以上结构内倾，每一施工段倾斜角度均不相同，两侧曲面较为缓和，端头部份曲面变化较大,整个外架需沿着结构形态变化，由于结构特征，四层以上标高21.1m至31.95m为悬挑架，搭设高度10.75m，悬挑架上面其余部分壳体厚度为150mm，不满足悬挑架搭设需求，超出部分搭设附壁式操作架。

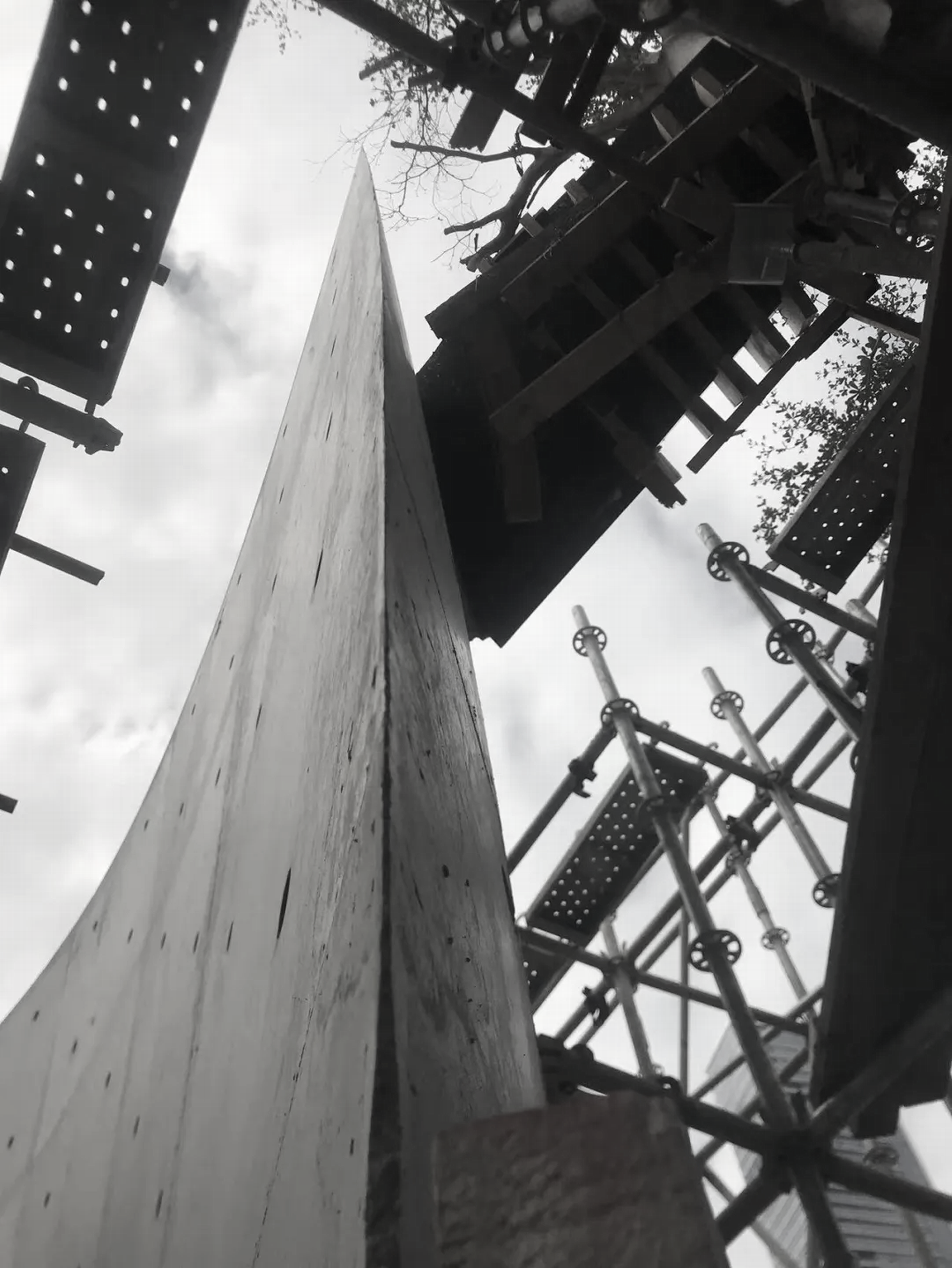

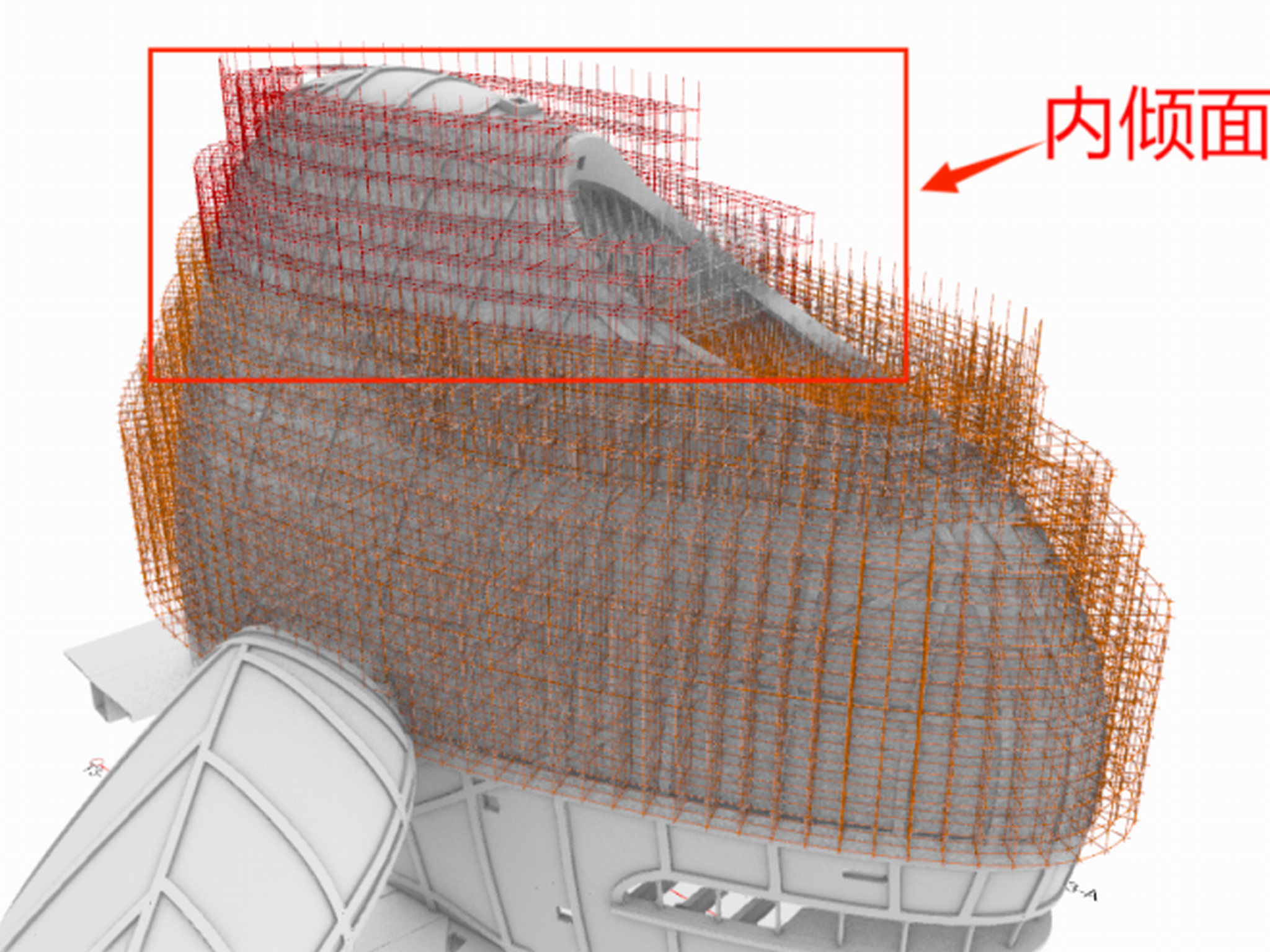

▲摄云石内倾壳体附壁式脚手架

2.2异形曲面壳体外侧悬挑架工艺介绍

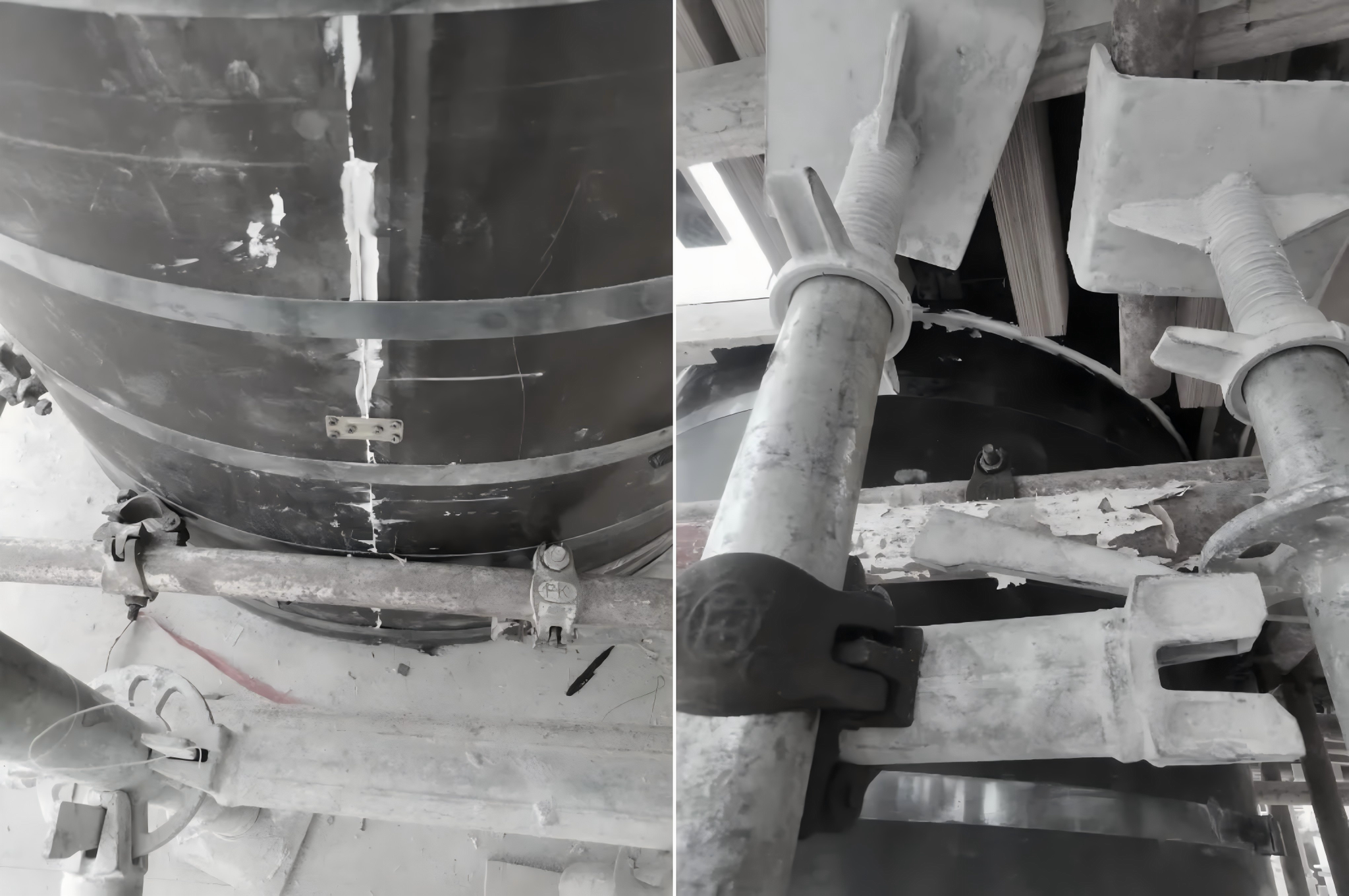

传统悬挑脚手架的悬挑钢梁设置方法为:悬挑的工字钢或槽钢放置楼面结构上，悬挑钢梁的长度为悬挑长度2倍或以上，钢梁的锚固段以不少于二个锚固筋固定，悬挑钢梁的外侧以钢丝绳于上层拉结。本工法与传统悬挑脚手架不同之处在于:悬挑钢梁只需保留悬挑部分，悬挑钢梁通过改造增加腿板和加劲板，采用二根预埋于梁内的螺栓将悬挑钢梁固定于建筑结构梁的外侧面，在下方采用刚性斜撑，形成三角受力系统。除此连接部位外，其它处的设置相同与传统悬挑脚手架。

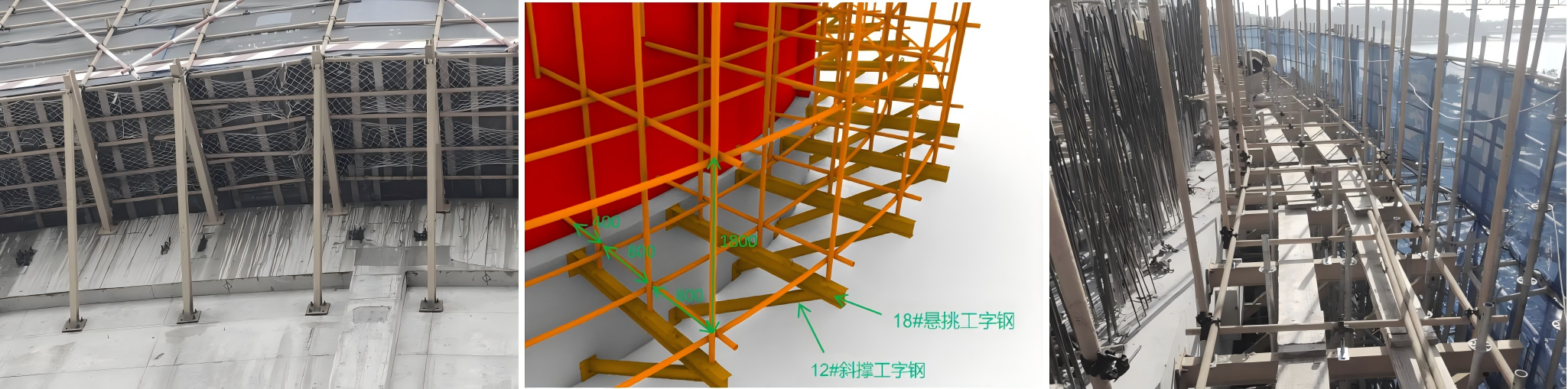

▲悬挑工字梁底部斜撑受力

2.3异形曲面壳体外侧附壁式操作架工艺介绍

31.9m标高至50.85m标高段采用附壁式操作架，搭设高度18.95m，将结合壳体内收特征逐层搭设；为保障悬挑架与附壁式架的整体稳定性，架体纵向水平钢管采用多段折点直管拼接，各段直管与壳体弧度近似平行。

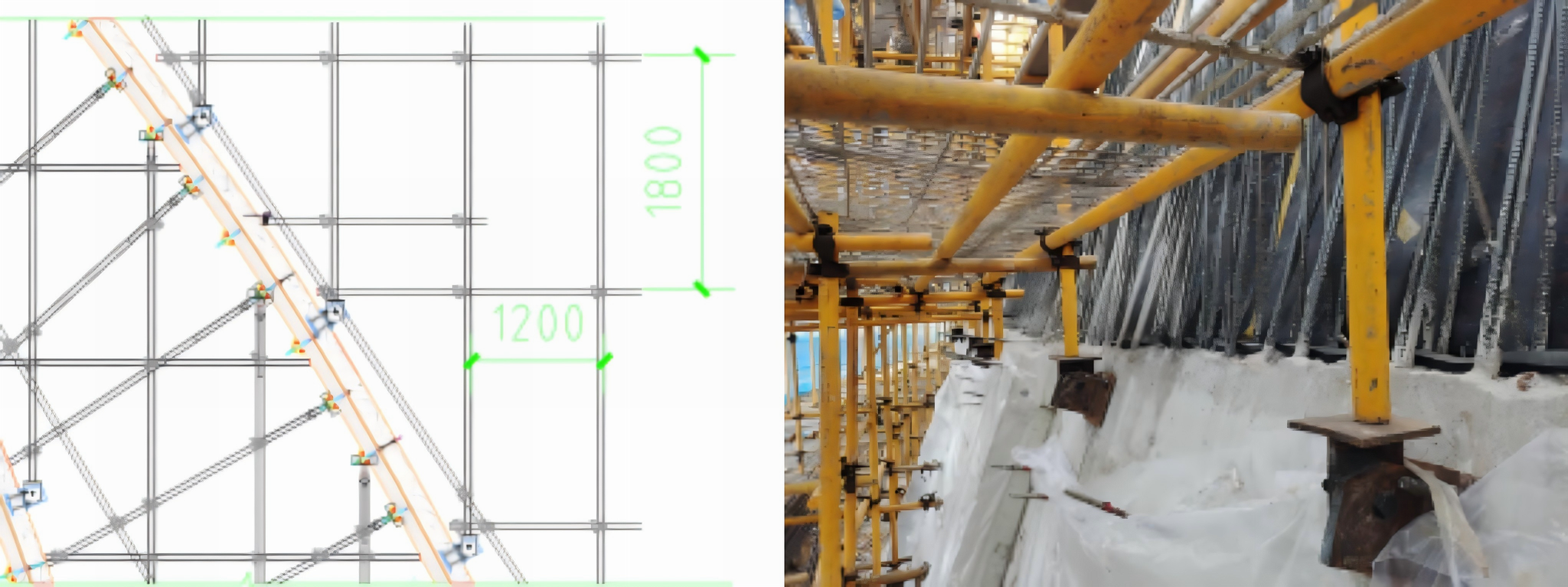

立杆站脚点均单独设置立杆支座，立杆纵距为1050mm~1500mm，横距为1200mm，步距为1800mm。立杆支座各部件采用螺栓连接，双螺帽拧紧；待顶面耳板角度调整完毕后，与连墙件耳板焊接固定。

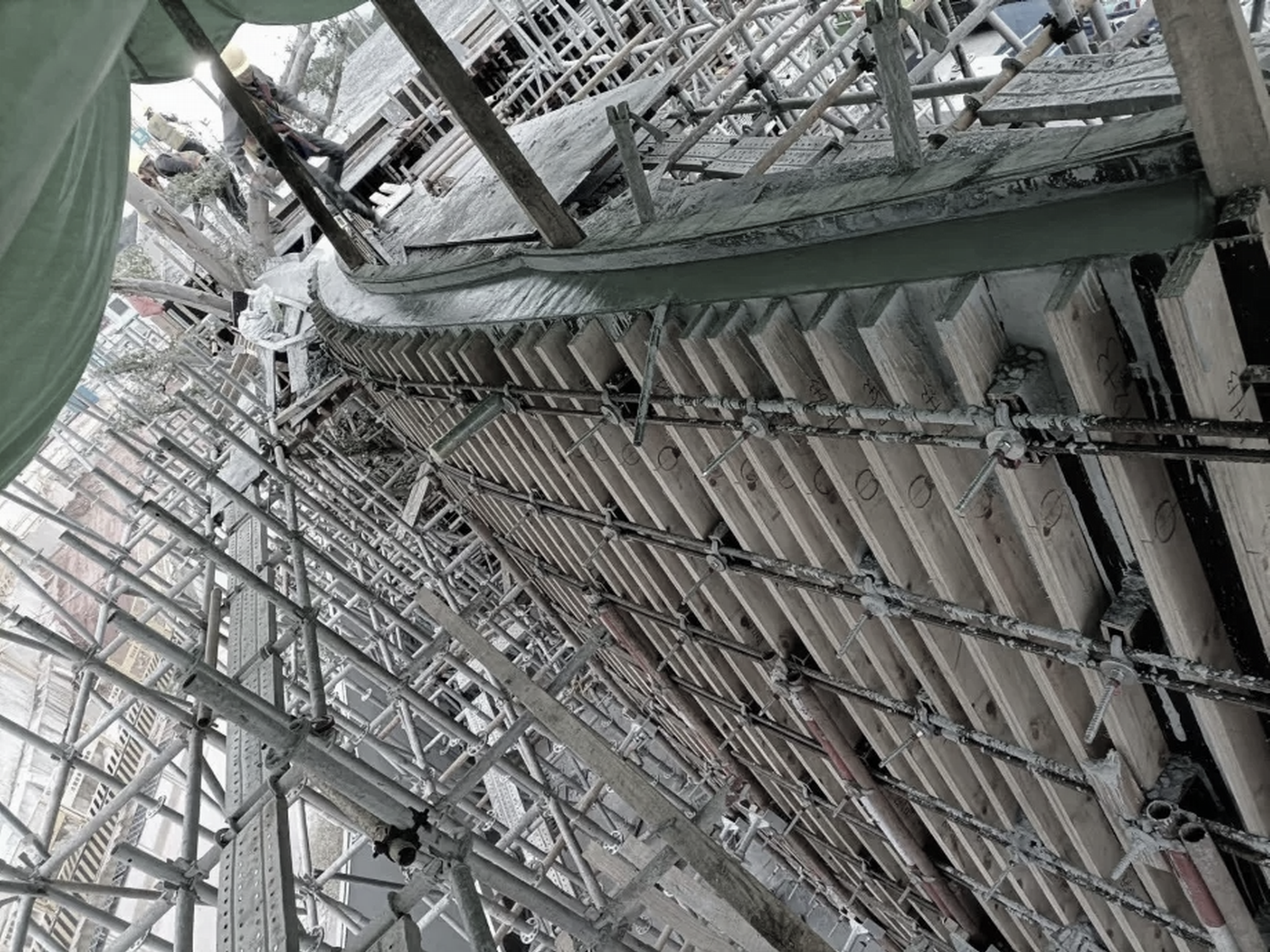

▲曲面壳体外架立杆预埋件

2.4异形曲面壳体外侧脚手架重难点分析

▲重难点分析

2.5悬挑架、附壁式操作架优点

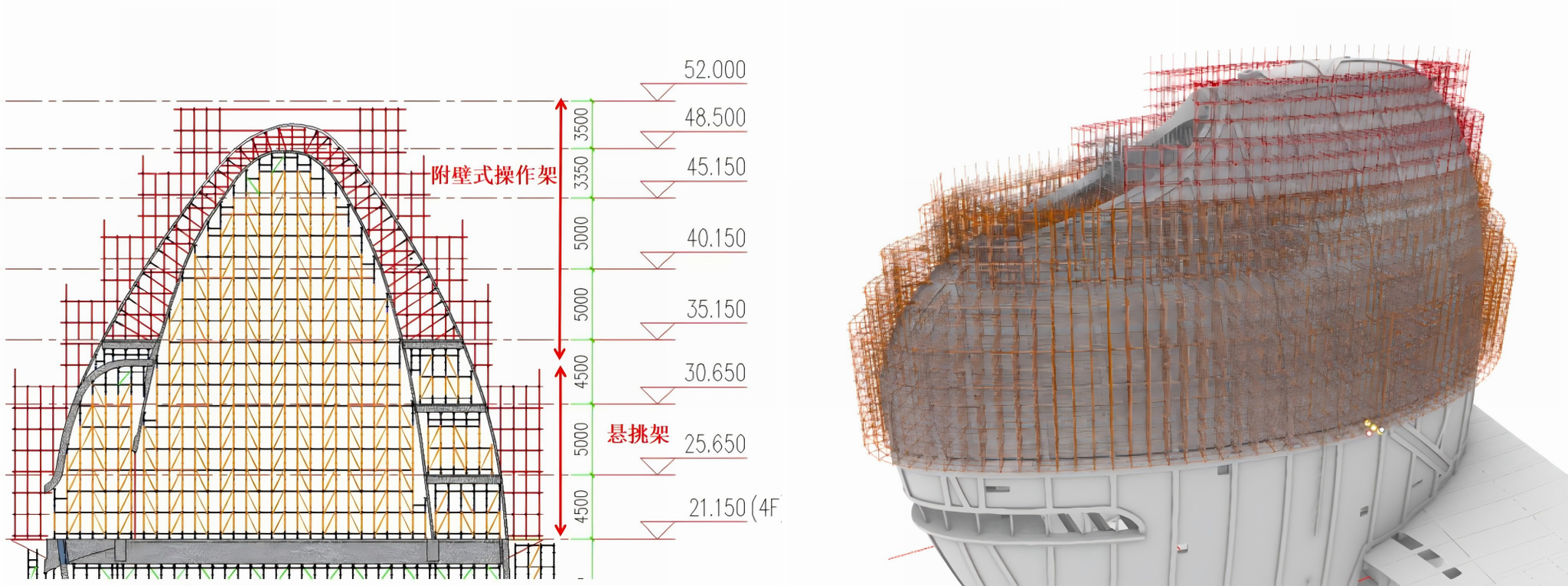

▲悬挑钢梁布置图

悬挑架工艺优点：无需穿墙安装对结构墙体破坏小，有效防止外墙渗水，后续修复简单，节省工作面空间，提升工期，搭设方便、节省成本且安全可靠。

▲附壁式操作架

附壁式操作架工艺优点：对结构墙体破坏性小，未影响清水饰面效果，承载力强，安全性高，灵活性强。

设计团队将展馆建筑群打造为一个自由的市民活动空间和一个公共艺术公园，形成丰富的建筑形象与别致的空间体验。建筑群中大体量的标准展览空间与公共配套功能放置在首层并覆土，屋顶绿地与城市连接，使之成为区域内面积最大的绿地公园。广场首层入口处设计成数个下沉庭院，组成别致的大地景观。建筑主体作为一个以受压为主的曲面结构，混凝土薄壳因其力与形的完美结合，利用混凝土受压作用更有效的优势，形成有效的结构体系。

▲深圳湾文化广场项目实拍图 ©益汇达

一座城市能够同时拥有高效与诗意、科技与自然。随着项目的落成，南山区后海中心区域正因这座融合自然与未来感的文化地标而焕发新生，深圳湾文化广场项目将成为深圳城市文化新名片。可以预见，深圳湾文化广场将与南山商业文化中心区、深圳人才公园及深圳湾总部基地紧密相连，形成集文化、生态、商业、居住、休闲于一体的国际级湾区和重要国际创新门户。
